3/2-Wege & 5/2-Wege NAMUR-Magnetventile G 1/4", Baureihe KN

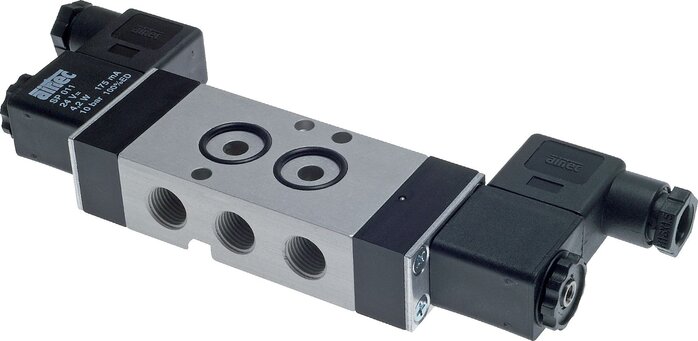

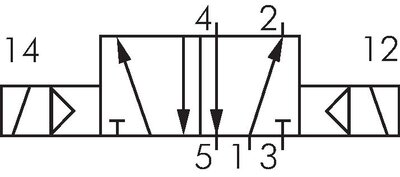

Exemplarische Darstellung: 3/2-Wege Magnetventil mit Federrückstellung Exemplarische Darstellung: 5/2-Wege Magnetventil mit Federrückstellung Exemplarische Darstellung: 5/2-Wege Magnet-Impulsventil Schaltsymbol: 3/2-Wege Magnetventil, stromlos geschlossen (NC), Luftfederrückstellung Schaltsymbol: 3/2-Wege Magnetventil, stromlos geschlossen (NC), Federrückstellung Schaltsymbol: 5/2-Wege Magnetventil mit Luftfederrückstellung Schaltsymbol: 5/2-Wege Magnetventil mit Federrückstellung Schaltsymbol: 5/2-Wege Magnet-Impulsventil

Werkstoffe:

Körper: Aluminium eloxiert und Kunststoff, Innenteile: Aluminium, Stahl rostfrei und Messing, Dichtung: NBR

Temperaturbereich:

-10 bis +70 °C

Medien:

geölte und ungeölte, gefilterte Druckluft

Steuerspannungen:

Standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen

Spannungstoleranz:

± 10 %

Schutzart:

IP 65

Bauform Magnetspule:

N (Steckergröße 1)

Druckeingang:

Anschluss 1

Funktion:

3/2-Wege Ausführung entlüftet in den Federraum des Antriebes, daher ist eine Abluftdrosselung nicht möglich. Bei 5/2-Wege Ausführung ist eine Abluftdrosselung (Geschwindigkeitsregulierung) mit Hilfe von 2 Stk. Drosselschalldämpfern DS 14 möglich. Bitte Drosselschalldämpfer gesondert bestellen.

Information:

Diese Ventile werden grundsätzlich mit Magnetspule und Stecker ausgeliefert!
*wird mit 3 mtr. Kabel geliefert, **Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 W

{{ $t('shop.all.dokumente') }}:

  • Katalogseite Atlas 9 (Seite 545) atlas9_seiten/545.pdf
