Artikelgruppe

5/2-Wege Oszillierventile G 1/4", hubgesteuert

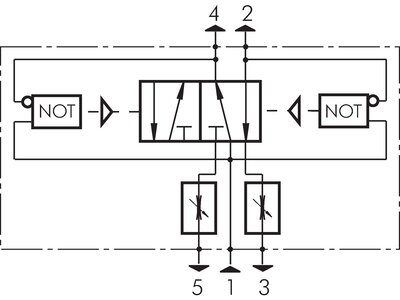

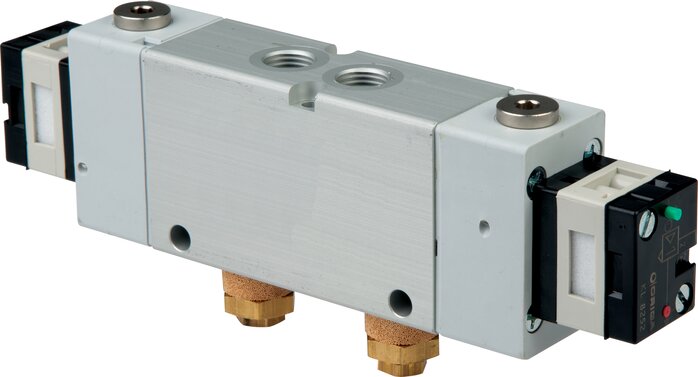

Exemplarische Darstellung: 5/2-Wege Oszillierventil Schaltsymbol: 5/2-Wege Oszillierventil

Werkstoffe:

Körper: Aluminium eloxiert und Kunststoff, Innenteile: Aluminium, Messing und Edelstahl, Dichtungen: NBR

Temperaturbereich:

-10 bis +60 °C

Betriebsdruck:

3 - 8 bar

Medien:

geölte und ungeölte, gefilterte Druckluft

Funktion:

Das Ozillierventil erzeugt oszillierende Vorgänge wie z. B. Rütteln, Abklopfen, Tauchen in Verbindung mit doppeltwirkenden Zylindern. Wird der Eingang 1 mit Druckluft versorgt, so werden die Ausgänge 4 und 2 wechselweise mit Druckluft beaufschlagt. Das Ventil schaltet um, sobald der Zylinder in eine Endlage gefahren, bzw. der Leitungsdruck angestiegen ist. Die Geschwindigkeit des angesteuerten Zylinders und damit auch die Hubfrequenz wird durch die beiden Abluftdrosseln eingestellt. Endschalter werden nicht benötigt.

{{ $t('shop.all.dokumente') }}:

  • Katalogseite Atlas 9 (Seite 780) atlas9_seiten/780.pdf
