Artikelgruppe

Füllstandschalter (Niveauschalter) - universal, Niveau (1x)

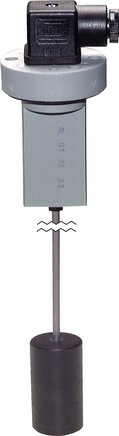

Exemplarische Darstellung: Füllstandschalter (Niveauschalter), universal

Anwendung:

allgemeine Anwendungen in Hydraulik, Maschinen-, Anlagen- und Behälterbau. Auch gut für ver-schmutzte Medien geeignet, sollte jedoch nicht bei stark strömenden Medien eingesetzt werden. Die einfache Anpassung der Schaltposition erlaubt den Einsatz eines Schalters für viele verschiedene Anwendungen und reduziert den Aufwand bei der Lager- und Ersatzteilhaltung.

Werkstoffe:

Körper: Polyamid, Schaltstange: 1.4301, Schwimmer: NBR, Dichtung: Neopren

Temperaturbereich:

-20 bis +100 °C

Betriebsdruck:

max. 10 bar

Einbaulage:

senkrecht

Schutzart:

IP 65

Befestigung am Behälterdeckel:

Flansch (Lochkreis 43, Bohrung 35, 3x M 4)

Schwimmerabmessung:

Ø 30 x 60 mm

Elektrischer Anschluss:

Winkelsteckverbinder Baugröße 3, 4-polig (DIN 43650 / EN 175301-803 A) (Steckfahne)

Schaltertyp:

1x Wechsler

Schaltleistung:

250 V (AC), 60 VA, max. 1 A / 250 V (DC), 60 W, max. 1 A

Medien:

Wasser, Schmutzwasser, Hydrauliköl, Maschinenöl, Kühlschmierstoff, Diesel und andere Flüssigkeiten

Vorteile:

•Schaltposition kann durch beliebiges Kürzen (Absägen) der Schaltstange im Bereich von 120 - 500 mm festgelegt werden (Schwimmer vorher abziehen),
•auch für verschmutzte Medien geeignet, da eine Schaltstange statt eines Gleitrohrs verwendet wird,
•da Schwimmer keinen Magneten benötigt, ist dieser vollkommen unempfindlich gegenüber Eisenpartikeln in dem Medium (z.B. Kühlschmierstoff)

{{ $t('shop.all.dokumente') }}:

  • Katalogseite Atlas 9 (Seite 695a) atlas9_seiten/695a.pdf
    Dokumentation doku/fullstandsanzeige.pdf
