Podatkovni list
ISO 6432 cylinders, double acting, piston 16 mm, stroke 10 mm
{{ $t('shop.all.artikelnummer') }}:
ZDM 16/10

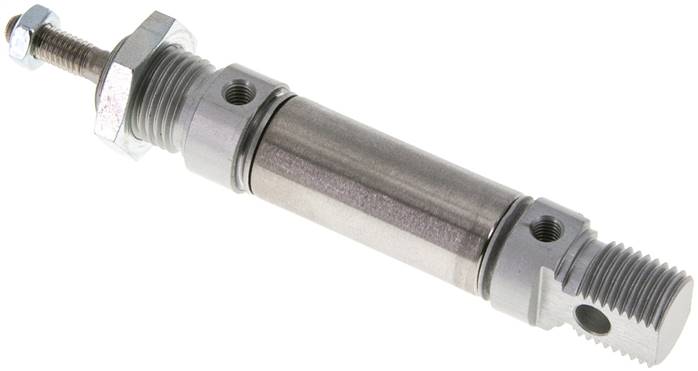

Vzorčni prikaz
{{ $t('shop.display.artikel.beschreibung_headline') }}
Materials:
Head and foot: anodized aluminium, cylinder tube: 1.4301, piston rod: 1.4305 seal: NBR / PUR
Temperature range:
-20°C to +80°C
Operating pressure:
maks. 10 bar
Version:
With Magnetic piston
Cylinder switch type:
D in combination with fastening D1, C in combination with fastening C1
Optional:
FKM seals (temperature range: -20°C to max. +150°C, without magnetic piston) -V, ATEX approval Ex II 2GD c T5 T100° -20°C <=Ta<= 80°C -X
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Premer bata | 16 |
| Hod | 10 |
| Izvedba | Standard |
| A (navoj batnice) | M 6 |
| B (pritrdilni navoj) | M 16x1,5 |
| R (priključek stisnjenega zraka) | M 5 |
| A1 | 6 |
| C | 19 |
| D | 12 |
| E | 6 |
| F | 16 |
| G | 82 |
| K | 22 |
| L | 18 |
| M | 109 |
| N | 9 |
| P | 53 |
| CH | 5 |
Dodatne informacije:
| {{ $t('shop.all.gewicht') }} | 90 g / Kos |
| {{ $t('shop.all.gtin') }} | 4050571811327 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123100 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
| {{ $t('shop.all.hersteller') }} | Airtec (WEEE DE94696834 ) |
Slika
Risba:
Risba: Round cylinder ISO 6432
Več informacij o tem artiklu in možnostih naročanja najdete v naši spletni trgovini https://www.landefeld.de pod številko artikla ZDM 16/10.
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Nemčija
Vse navedbe podatkov so nezavezujoče orientacijske vrednosti! Za izbiro podatkov, za katere ne izdamo pisnega potrdila, ne prevzemamo jamstev. Navedbe tlaka, v kolikor ni navedeno drugače, se nanašajo na tekočine skupine II. pri +20°C.
Naši izdelki in blago so na splošno namenjeni samo za industrijsko in komercialno uporabo.
Naši izdelki in blago so na splošno namenjeni samo za industrijsko in komercialno uporabo.
Stanje: 13.12.2025
