Datový list
válec ISO 6432, dvojcinný, píst 16mm, zdvih 50mm
{{ $t('shop.all.artikelnummer') }}:
ZDM 16/50

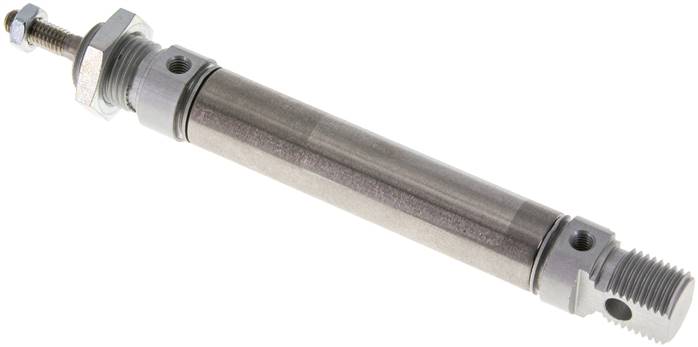

Exemplární zobrazení
{{ $t('shop.display.artikel.beschreibung_headline') }}
Materiály:
Hlava a pata: Eloxovaný hliník, válcová trubka: 1.4301, pístnice: 1.4305, tesnení: NBR / PUR
Teplotní rozsah:
-20°C až +80°C
Provozní tlak:
max. 10 bar
Provedení:
se magnetickým pístem
Typ spínace válce:
D ve spojení s upevnením D1 nebo C ve spojení s upevnením C1
Opce:
Tesnení FKM (teplotní rozsah: -20 °C až max. +150 °C, bez magnetického pístu) -V, schválení ATEX Ex II 2GD c T5 T100° -20 °C <=Ta<= 80 °C -X
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Průměr pístu | 16 |
| zdvih | 50 |
| provedení | Standardní |
| A (závit pístnice) | M 6 |
| B (upevňovací závit) | M 16x1,5 |
| R (přípojka pneumatického vzduchu) | M 5 |
| A1 | 6 |
| C | 19 |
| D | 12 |
| E | 6 |
| F | 16 |
| G | 82 |
| K | 22 |
| L | 18 |
| M | 109 |
| N | 9 |
| P | 53 |
| CH | 5 |
Další informace:
| {{ $t('shop.all.gewicht') }} | 110 g / ks |
| {{ $t('shop.all.gtin') }} | 4050571811556 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123100 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
| {{ $t('shop.all.hersteller') }} | Airtec (WEEE DE94696834 ) |
Obrázek
Kresba:
Kresba: Kruhový válec ISO 6432
Další informace k tomuto produktu, k jeho objednávce, naleznete v našem online obchodě https://www.landefeld.de pod číslem produktu ZDM 16/50 .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Německo
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
Naše produkty a zboží jsou určeny výhradně pro průmyslové a komerční použití.
Naše produkty a zboží jsou určeny výhradně pro průmyslové a komerční použití.
Stav: 13.12.2025
