Datenblatt

ISO 6432-Zylinder, doppeltwirkend, Kolben 16mm,Hub 25mm
{{ $t('shop.all.artikelnummer') }}:
ZDMK 16/25

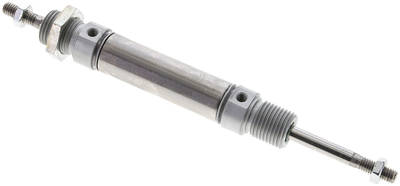

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PUR
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1
Optional:
FKM-Dichtungen (Temperaturbereich: -20°C bis max. +150°C, ohne Magnetkolben) -V, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C <=Ta<= 80°C -X
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Kolbendurchmesser [mm] 16
Hub [mm] 25
Ausführung durchgehende Kolbenstange
A (Kolbenstangengewinde) M 6
B (Befestigungsgewinde) M 16x1,5
R (Druckluftanschluss) M 5
A1 [mm] 6
C [mm] 19
D [mm] 12
E [mm] 6
F [mm] 16
G [mm] 82
K [mm] 22
L [mm] 18
M [mm] 109
N [mm] 9
P [mm] 53
CH [mm] 5
Weitere Informationen:
{{ $t('shop.all.gewicht') }} 115 g / Stk.
{{ $t('shop.all.gtin') }} 4050571812539
{{ $t('shop.display.artikel.zollwarennummer') }} 84123100
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
{{ $t('shop.all.hersteller') }} Airtec (WEEE DE94696834 )
Zeichnung:
Zeichnung: Rundzylinder ISO 6432
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer ZDMK 16/25 .
