Fiche technique

vérin ISO 6432, à action double, piston 16, course 80 mm
{{ $t('shop.all.artikelnummer') }}:
ZDMK 16/80

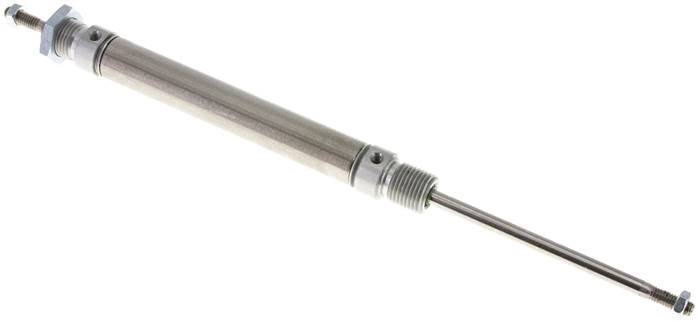

Représentation exemplaire
{{ $t('shop.display.artikel.beschreibung_headline') }}
Matériaux:
Haut et bas: Aluminium anodisé, tube du cylindre: 1.4301, tige de piston: 1.4305, joint : NBR/PUR
Plage de température:
-20°C à +80°C
Pression de service:
max. 10 bar
Modèle :
avec piston magnétique
Type de commutateur de vérin:
D en combinaison avec la fixation D1, C en combinaison avec la fixation C1
En option:
Joints FKM (plage de température: -20°C à max. +150°C, sans piston magnétique) -V, homologation ATEX Ex II 2GD c T5 T100° -20°C <=Ta<= 80°C -X
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Diamètre de piston [mm] 16
Course [mm] 80
exécution Tige de piston continue
A (filetage de tige de piston) M 6
B (filetage de fixation) M 16x1,5
R (raccordement d’air comprimé) M 5
A1 [mm] 6
C [mm] 19
D [mm] 12
E [mm] 6
F [mm] 16
G [mm] 82
K [mm] 22
L [mm] 18
M [mm] 109
N [mm] 9
P [mm] 53
CH [mm] 5
Informations supplémentaires:
{{ $t('shop.all.gewicht') }} 160 g / Pièce
{{ $t('shop.all.gtin') }} 4050571812645
{{ $t('shop.display.artikel.zollwarennummer') }} 84123100
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
{{ $t('shop.all.hersteller') }} Airtec (WEEE DE94696834 )
Dessin:
Dessin: Cylindre rond ISO 6432
Vous trouverez de plus amples informations sur cet article ainsi que la possibilité de le commander dans notre boutique en ligne https://www.landefeld.de sous le numéro d’article ZDMK 16/80 .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Allemagne
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
Nos produits et marchandises sont destinés exclusivement à un usage industriel et commercial.
