Datový list

šroubovací spojka Schott, Mufna vel.4, 16 S (M24x1,5)
{{ $t('shop.all.artikelnummer') }}:
571322.4

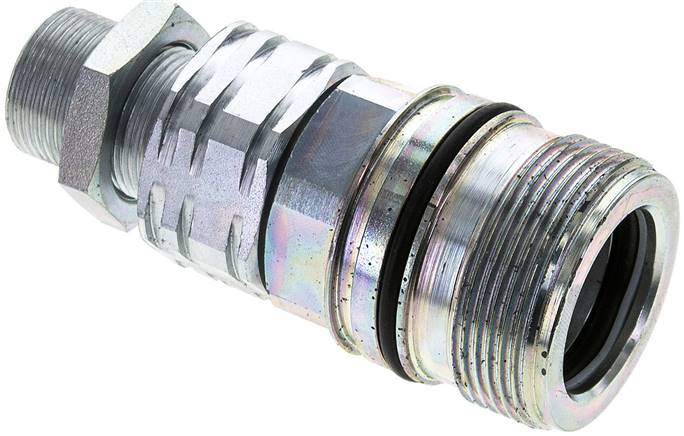

Exemplární zobrazení
{{ $t('shop.display.artikel.beschreibung_headline') }}
Funkce:
Šroubové spojky s rychlouzáverem se uzavrou na zástrcce a na mufne v odpojeném stavu. Spojení spojovací mufny a spojovací zástrcky se provádí sešroubováním rucní matice. Pri propojování je prostor ventilu utesnený dríve, než se ventily otevrou. Pri odpojování jsou ventily již zavrené dríve, než bude možné vytáhnout spojovací kabel z tesnení. Lze pripojit pod tlakem až max. 50bar.
Materiály:
Pozinkovaná ocel, tesnení: NBR
Teplotní rozsah:
-20 az +100 °C
Výhody:
•Bezpecné proti tlakovým rázum a kolísání tlaku
•tvar prutokové oblasti príznivý pro proudení
{{ $t('shop.display.artikel.eigenschaften_headline') }}
provedení Mufna
modelová rada težká modelová rada
prípoj trubky 16 S (M24x1,5)
A M 42x2
B 48
DN (ISO) 20
veli kost 4
max. tloušťka přepážky 11
prodloužený závit M 24x1,5
PN 400
Další informace:
{{ $t('shop.all.gewicht') }} 500 g / ks
{{ $t('shop.all.gtin') }} 4050571204372
{{ $t('shop.display.artikel.zollwarennummer') }} 84812010
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
Obrázek
Kresba:
Kresba: Urcování velikosti hydraulika šroubovací spojky
Další informace k tomuto produktu, k jeho objednávce, naleznete v našem online obchodě https://www.landefeld.de pod číslem produktu 571322.4 .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Německo
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
Naše produkty a zboží jsou určeny výhradně pro průmyslové a komerční použití.
Stav: 08.12.2025
