Datenblatt

ISO 21287-Zylinder, doppeltw., Kolben 25mm, Hub 15mm
{{ $t('shop.all.artikelnummer') }}:
NAD 25/15

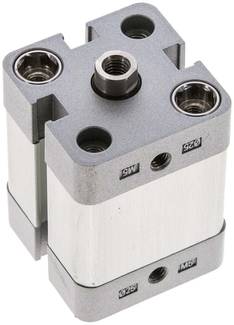

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR / PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Optional:
Kolbenstange mit Außengewinde -AG
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Kolbendurchmesser [mm] 25
Hub [mm] 15
Ausführung Standard
KF (Kolbenstangen-Innengewinde) M 6
G (Druckluftanschluss) M 5
Reparatursätze NAD 25 REP
A [mm] 10
AF [mm] 10
B [mm] 9
BG [mm] 19,5
CH [mm] 9
E [mm] 40,0
LA [mm] 4,5
RT M 5
TG [mm] 26,0
WH [mm] 6
ZA [mm] 39
ZB [mm] 45
ZC [mm] 24
Weitere Informationen:
{{ $t('shop.all.gewicht') }} 195 g / Stk.
{{ $t('shop.all.gtin') }} 4050571517298
{{ $t('shop.display.artikel.zollwarennummer') }} 84123100
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
{{ $t('shop.all.hersteller') }} Airtec (WEEE DE94696834 )
Zeichnung:
Zeichnung: Kompaktzylinder ISO 21287, Standard
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer NAD 25/15 .
