Datenblatt

ISO 21287-Zylinder, doppeltw., Kolben 50mm, Hub 20mm
{{ $t('shop.all.artikelnummer') }}:
NAD 50/20

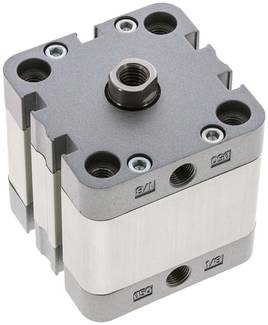

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR / PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Optional:
Kolbenstange mit Außengewinde -AG
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Kolbendurchmesser [mm] 50
Hub [mm] 20
Ausführung Standard
KF (Kolbenstangen-Innengewinde) M 10
G (Druckluftanschluss) G 1/8"
Reparatursätze NAD 50 REP
A [mm] 16
AF [mm] 16
B [mm] 12
BG [mm] 14,5
CH [mm] 13
E [mm] 65,5
LA [mm] 5,0
RT M 8
TG [mm] 46,5
WH [mm] 8
ZA [mm] 45
ZB [mm] 53
ZC [mm] 29
Weitere Informationen:
{{ $t('shop.all.gewicht') }} 500 g / Stk.
{{ $t('shop.all.gtin') }} 4050571518271
{{ $t('shop.display.artikel.zollwarennummer') }} 84123100
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
{{ $t('shop.all.hersteller') }} Airtec (WEEE DE94696834 )
Zeichnung:
Zeichnung: Kompaktzylinder ISO 21287, Standard
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer NAD 50/20 .
