Datenblatt

5/3-Wege Magnetventil, G 1/8", Mittelstellung belüftet, 12 V DC
{{ $t('shop.all.artikelnummer') }}:
SF2503 IPSC-D2

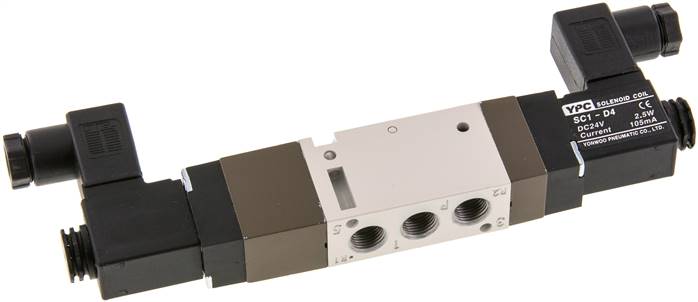

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)
Temperaturbereich:
-10 bis +60 °C
Medien:
geölte und ungeölte, gefilterte Druckluft
Steuerspannungen:
Standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen
Spannungstoleranz:
± 10 %
Information:
Diese Ventile werden grundsätzlich mit Magnetspule und Stecker ausgeliefert!
Schaltzeit (bei 5 bar):
< 35 ms
Schutzart:
IP 65 (mit Rechteckstecker SY100: IP 40)
Bauform Magnetspule:
L
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Steuerspannung 12 V DC
Ausführung Norm-Stecker (Größe 0)
Funktion Mittelstellung belüftet
Gewinde (3x) G 1/8"
Gewinde Abluft (2x) G 1/8"
Betriebsdruck [bar] 2 - 10
Durchfluss [l/min] 490
Leistungsaufnahme (DC) [W] 2,5
Ersatzmagnetspule MAG L 12V=
Weitere Informationen:
{{ $t('shop.all.gewicht') }} 250 g / Stk.
{{ $t('shop.all.gtin') }} 4050571622084
{{ $t('shop.display.artikel.zollwarennummer') }} 84812090
{{ $t('shop.all.hersteller') }} YPC
Zeichnung:
Zeichnung: 5/3-Wege Magnetventil
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer SF2503 IPSC-D2 .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
Stand: 08.12.2025
