Datenblatt
ISO-Ventil (Größe 1), 5/3-Wege, Mittelstellung belüftet, 24 V AC
{{ $t('shop.all.artikelnummer') }}:
SIV453 IPSC-A4

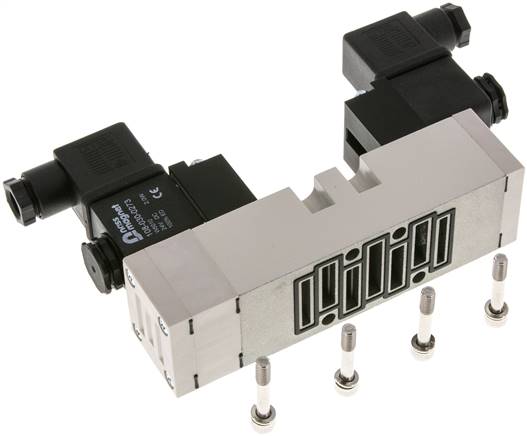

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)
Temperaturbereich:
-10 bis +60 °C
Medien:
geölte und ungeölte, gefilterte Druckluft
Steuerspannungen:
Standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen
Spannungstoleranz:
± 10 %
Schutzart:
IP 65
Bauform Magnetspule:
M (Steckergröße 1)
Lieferumfang:
Ventil einschließlich Flanschdichtung, Befestigungsschrauben, Spule(n) und Stecker.
Schaltzeit (bei 5 bar):
< 40 ms
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Steuerspannung | 24 V AC |
| Funktion | Mittelstellung belüftet |
| ISO-Größe | 1 |
| Betriebsdruck [bar] | 2 - 10 |
| Durchfluss [l/min] | 1500 |
| Leistungsaufnahme (AC) [VA] | 4,1 |
| Ersatzmagnetspule | MAG M 24VAC |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 600 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571628932 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84812090 |
| {{ $t('shop.all.hersteller') }} | YPC |
Zeichnung:
Zeichnung: Anschlussbild ISO 5999-1 (Größe 1)
Zeichnung: 5/2- und 5/3-Wege ISO-Magnetventil
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer SIV453 IPSC-A4 .
