Gegevensblad

Compacte cilinder, enkelvoudig werkend, zuiger 40mm, hub 20mm
{{ $t('shop.all.artikelnummer') }}:
NXEE 40/20

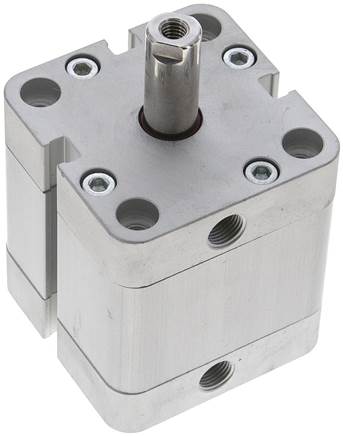

Voorbeeldige weergave
{{ $t('shop.display.artikel.beschreibung_headline') }}
Materialen
Kop en voet: Geanodiseerd aluminium, cilinderbuis: Geanodiseerd aluminium, zuigerstang: 1.4305, Afdichting: PUR
Temperatuurbereik:
-20 tot +80 °C
Bedrijfsdruk:
max. 10 bar
Uitvoering:
met magneetzuiger
Cilinderschakelaartype:
D, A
Optioneel:
Zuigerstang met buitenschroefdraad -AG
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Zuigerdiameter [mm] 40
Slag [mm] 20
Uitvoering in ruststand uitgeklapt
G1 (Binnenschroefdraad zuigerstang) M 6
M (Persluchtaansluiting) G 1/8"
Reparatiesets NXE 40 REP
A [mm] 58
B [mm] 12
C [mm] 6
D [mm] 5,2
E M 6
F [mm] 9,0
J [mm] 45,5
L [mm] 3
N [mm] 8,0
O [mm] 14,75
P [mm] 42
Q [mm] 12
T [mm] 10
U [mm] 5,5
Z [mm] 6,5
Meer informatie:
{{ $t('shop.all.gewicht') }} 420 g / Stk
{{ $t('shop.all.gtin') }} 4050571533595
{{ $t('shop.display.artikel.zollwarennummer') }} 84799070
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
{{ $t('shop.all.hersteller') }} Airtec (WEEE DE94696834 )
Scherm
Tekening:
Tekening: Compacte cilinder UNITOP, Standaard
Meer informatie over dit artikel en de mogelijkheid om het te bestellen, vindt u in onze online shop <# = BASE_URL #> onder het artikelnummer <# = Artikel_Artikelnummer #> .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle opgaven zijn bedoeld als niet-bindende richtwaarden! Voor niet schriftelijk bevestigde gegevensselectie zijn wij niet aansprakelijk. Drukgegevens hebben, voor zover niet anders vermeld, betrekking op vloeistoffen uit groep II bij +20 °C.
Onze producten e ngoederen zijn voornamelijk enkel bestemd voor industrieel en commercieel gebruik.
Stand: 13.12.2025
