Datový list
ADNGF-12-20-P-A (554208) Compact cylinder
{{ $t('shop.all.artikelnummer') }}:
OT-FESTO027420

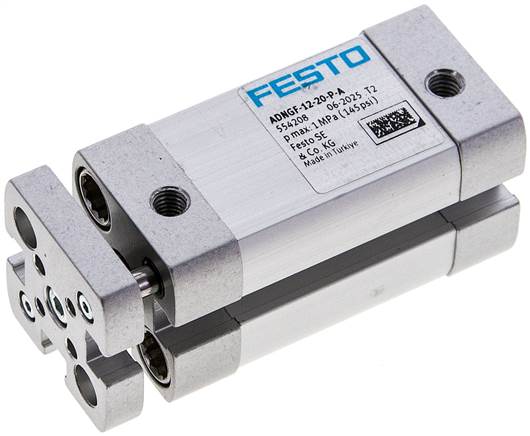

Exemplární zobrazení
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Stroke [mm] | 20 |
| Piston diameter | 12 mm |
| Based on standard | ISO 21287 |
| Dampening | P: Elastic silencer rings / plates double-sided |
| installation position | arbitrary |
| Construction set up |
Piston, piston rod, profile tube |
| Position detection | For proximity switch |
| Anti-twist lock / guide | Guide rod with yoke |
| Operating pressure [bar] | 1.5 to 10 |
| Principle of operation | double acting |
| Operating medium | Compressed air to ISO 8573-1:2010 [7:4:4] |
| Information about operating and control medium | Oiled operation possible (required in further operations) |
| Information about operating and control medium | 2 - moderate corrosion stress |
| ambient temperature [°C] | -20 to 80 |
| LABS (PWIS) conformity [J] | 0,07 |
| Theoretical force at 6 bar, Return flow [N] | 51 |
| Theoretical force at 6 bar, flow [N] | 68 |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), return stroke [g] | 22 |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance stroke [g] | 14 |
| Base weight at 0 mm stroke [g] | 90 |
| Supplement moved mass per 10 mm stroke [g] | 4 |
| Pneumatic connection | M5 |
| Material information | RoHs compliant |
| Material collar screws |
aluminium, anodized |
| Seals material | TPE-U(PUR) |
| Piston rod material | High-alloyed steel |
| Cylinder tube material |
Aluminium wrought alloy, Smooth anodised |
Další informace:
| {{ $t('shop.all.gewicht') }} | 105 g / ks |
| {{ $t('shop.all.gtin') }} | 4052568198367 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123100 |
| {{ $t('shop.all.hersteller') }} | Festo |
Obrázek
Další informace k tomuto produktu, k jeho objednávce, naleznete v našem online obchodě https://www.landefeld.de pod číslem produktu OT-FESTO027420 .
