Datenblatt
P-R-S-Leiste inkl. Hohlschrauben und Dichtungen für Ventilbaureihe M04 / P04
{{ $t('shop.all.artikelnummer') }}:
R 283/8

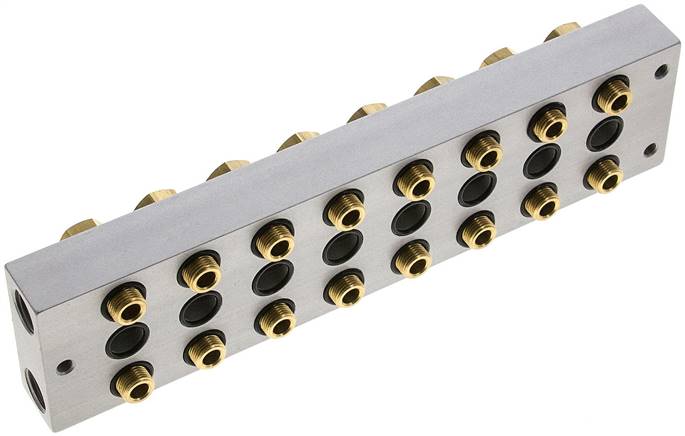

Exemplarische Darstellung
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Ausführung | P-R-S-Leiste inkl. Hohlschrauben und Dichtungen |
| Anzahl Stationen [Stk] | 8 |
| für Ventilbaureihe | 04 |
| passende Verschlussplatte für Leerstation | R 283/V |
| passende Ersatzhohlschrauben | H 283 |
| A | M 5 |
| B [mm] | 20 |
| C [mm] | 5 |
| E [mm] | 6 |
| F [mm] | 25 |
| G | G 1/8" |
| H [mm] | 22,20 |
| I [mm] | 6 |
| J [mm] | 32 |
| K [mm] | 50 |
| L | G 1/4" |
| M [mm] | 32 |
| SW [mm] | 14 |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 600 g / Stk. |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84812090 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
| {{ $t('shop.all.hersteller') }} | Airtec (WEEE DE94696834 ) |
Zeichnung:
Zeichnung: P-R-S-Reihenleiste für 5/2- & 5/3-Wege Ventile, Typ R 283
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer R 283/8 .
