Datenblatt
DHPS-10-A-NO (1254041) Parallelgreifer
{{ $t('shop.all.artikelnummer') }}:
OT-FESTO032822

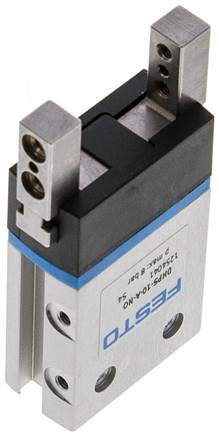

Exemplarische Darstellung
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Baugröße | 10 |
| Hub pro Greifbacken [mm] | 3,0 |
| Max. Austauschgenauigkeit [mm] | <= 0,2 mm |
| Max. Greifbacken-Winkelspiel ax, ay [deg] | < 0,5 deg |
| Max. Greifbackenspiel Sz [mm] | < 0,02 mm |
| Rotationssymmetrie [mm] | <= 0,2 mm |
| Wiederholgenauigkeit Greifer [mm] | < 0,02 mm |
| Anzahl Greifbacken | 2 |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Greiferfunktion | Parallel |
| Konstruktiver Aufbau |
Hebel, zwangsgeführter Bewegungsablauf |
| Führung | Gleitführung |
| Positionserkennung | für Näherungsschalter |
| Betriebsdruck [bar] | 4 bis 8 |
| Max. Arbeitsfrequenz Greifer [Hz] | 4 |
| Min. Öffnungszeit bei 6 bar [ms] | 19 |
| Min. Schließzeit bei 6 bar [ms] | 30 |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi) | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi) | 1 - niedrige Korrosionsbeanspruchung |
| Umgebungstemperatur [°C] | 5 bis 60 |
| Massenträgheitsmoment [kg/cm²] | 0,082 |
| LABS-Konformität [N] | 60 |
| Eignung zur Produktion von Li-Ionen Batterien [Nm] | 3,0 |
| Max. Moment am Greifbacken My statisch [Nm] | 3,0 |
| Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) öffnen [Nm] | 3,0 |
| Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) schließen [Mio SP] | 10 |
| Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) öffnen [g] | 60 |
| Befestigungsart |
wahlweise:, Innengewinde und Zentrierhülse, mit Durchgangsbohrung und Zentrierhülse |
| Pneumatischer Anschluss | M3 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Abdeckkappe | PA |
| Werkstoff Gehäuse |
Aluminium-Knetlegierung, harteloxiert |
| Werkstoff Greifbacken | hochlegierter Stahl rostfrei |
| Greifkraftsicherung | beim Öffnen |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 125 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4052568229153 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84798997 |
| {{ $t('shop.all.hersteller') }} | Festo |
