Fiche technique

vérin compact, à double action, piston 25, course 15 mm
{{ $t('shop.all.artikelnummer') }}:
SQN 25/15 SZ

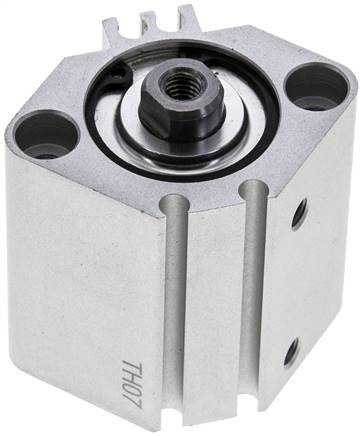

Représentation exemplaire
{{ $t('shop.display.artikel.beschreibung_headline') }}
Matériaux:
Corps: aluminium anodisé, tige de piston: acier chromé dur, joint : NBR
Plage de température:
-10 à +60 °C
Pression de service:
max. 10 bar
Modèle :
avec piston magnétique
Type de commutateur de vérin:
D
Avantages:
•prix particulièrement attractif,
•interrupteur de cylindre montable sur plusieurs côtés,
•dimensions de montage principales identiques à la série SMC CQ2A (CQ2)
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Diamètre de piston [mm] 25
Course [mm] 15
H (filetage de tige de piston) M 6
G (raccordement d’air comprimé) M 5
Jeux de réparation SQN 25 REP
A [mm] 37,5
B [mm] 32,5
C [mm] 12
D [mm] 12
E [mm] 52
F [mm] 5,5
K [mm] 10
L [mm] 5,0
M [mm] 40
N [mm] 5,5
O [mm] 9 (prof. 5,5)
P M 6
P1 [mm] 17,0
Q [mm] 11,0
S [mm] 40,5
U [mm] 21
V [mm] 40
Informations supplémentaires:
{{ $t('shop.all.gewicht') }} 175 g / Pièce
{{ $t('shop.all.gtin') }} 4050571638740
{{ $t('shop.display.artikel.zollwarennummer') }} 84123100
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
{{ $t('shop.all.hersteller') }} EMC
Dessin:
Dessin: Cylindre compact
Vous trouverez de plus amples informations sur cet article ainsi que la possibilité de le commander dans notre boutique en ligne https://www.landefeld.de sous le numéro d’article SQN 25/15 SZ .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Allemagne
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
Nos produits et marchandises sont destinés exclusivement à un usage industriel et commercial.
Mise à jour: 13.12.2025
