Datenblatt
5/3-Wege Handhebelventil, G 1/8", Mittelstellung belüftet, Federrückstellung
{{ $t('shop.all.artikelnummer') }}:
XMV 1510

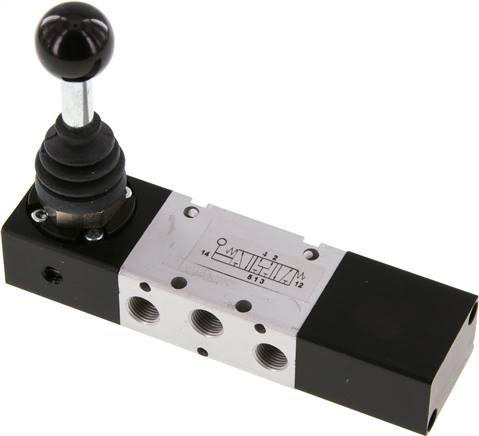

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-15 bis +60 °C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
geölte und ungeölte, gefilterte Druckluft, Vakuum
Druckeingang:
an jedem Anschluss möglich
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Funktion | Mittelstellung belüftet, Federrückstellung |
| Gewinde G (3x) | G 1/8" |
| Gewinde Abluft G (2x) | G 1/8" |
| Nennweite [mm] | 5 |
| Durchfluss [l/min] | 550 |
| A [mm] | 36 |
| B [mm] | 49,5 |
| C [mm] | 34,0 |
| D [mm] | 32 |
| E [mm] | 23,3 |
| F1 [mm] | 18 |
| F2 [mm] | 34 |
| H [mm] | 5,5 |
| K1 [mm] | 32 |
| K2 [mm] | 17,2 |
| L [mm] | 86,5 |
| M [mm] | 22 |
| N [mm] | 14,0 |
| O [mm] | 10,0 |
| P [mm] | 18 |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 260 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571802592 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84814090 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
Zeichnung:
Zeichnung: 5/3-Wege Handhebelventil
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer XMV 1510 .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
Stand: 13.12.2025
