Datenblatt
DSBC-50-50-PPVA-N3 (1366950) Normzylinder
{{ $t('shop.all.artikelnummer') }}:
OT-FESTO033148

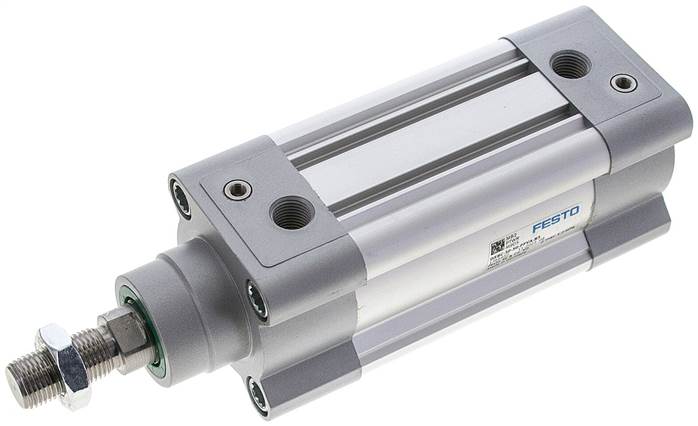

Exemplarische Darstellung
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Hub [mm] | 50 |
| Kolben- durchmesser | 50 mm |
| Kolbenstangengewinde | M16x1,5 |
| Dämpfung | PPV: pneumatische Dämpfung beidseitig einstellbar |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 15552 |
| Kolbenstangenende | Außengewinde |
| Konstruktiver Aufbau |
Kolben, Kolbenstange, Profilrohr |
| Positionserkennung | für Näherungsschalter |
| Varianten | einseitige Kolbenstange |
| Betriebsdruck [bar] | 0,4 bis 12 |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Hinweis zum Betriebs- und Steuermedium [°C] | -20 bis 80 |
| Aufprallenergie in den Endlagen [J] | 1,0 |
| LABS-Konformität [mm] | 22 |
| Theoretische Kraft bei 6 bar, Rücklauf [N] | 990 |
| Theoretische Kraft bei 6 bar, Vorlauf [N] | 1.178 |
| Bewegte Masse bei 0 mm Hub [g] | 365 |
| Gewichtszuschlag pro 10 mm Hub [g] | 56 |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf [g] | 1.190 |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf [g] | 25 |
| Befestigungsart |
mit Innengewinde, mit Zubehör, wahlweise: |
| Pneumatischer Anschluss | G1/4 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Deckel | Alu-Druckguss, beschichtet |
| Werkstoff Kolbendichtung | TPE-U(PU) |
| Werkstoff Kolben | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl |
| Werkstoff Kolbenstangen-Dichtabstreifer | TPE-U(PU) |
| Werkstoffhinweis | TPE-U(PU) |
| Werkstoff Pufferkolben | POM |
| Werkstoff Kolbendichtung | Aluminium-Knetlegierung, gleiteloxiert |
| Werkstoff Mutter | Stahl verzinkt |
| Werkstoff Lager | POM |
| Werkstoff Kolbenstangen-Dichtabstreifer | Stahl verzinkt |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 1,5 kg / Stk. |
| {{ $t('shop.all.gtin') }} | 4052568231125 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123100 |
| {{ $t('shop.all.hersteller') }} | Festo |
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer OT-FESTO033148 .
