Datenblatt
CPX-P-8DE-N (565933) Eingangsmodul
{{ $t('shop.all.artikelnummer') }}:
OT-FESTO038760

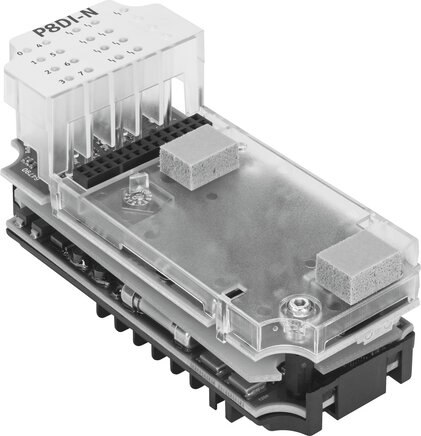

Exemplarische Darstellung
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Abmessungen B x L x H |
50 mm x 107 mm x 70 mm, (inkl. Verkettungsblock und Anschlusstechnik) |
| Anzahl Eingänge | 8 |
| Lagertemperatur [°C] | -20 bis 70 |
| Relative Luftfeuchtigkeit |
95 %, nicht kondensierend |
| Schutzart | Abhängig vom Anschlussblock |
| Umgebungstemperatur [°C] | -5 bis 50 |
| Befestigungsart | auf Verkettungsblock CPX-M-GE.. |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse |
PC, PA-verstärkt |
| Rastermaß [mm] | 50 |
| Diagnose |
Parametrierfehler, Drahtbruch pro Kanal, Grenzwertverletzung pro Kanal, Kurzschluss pro Kanal |
| Parametrierung |
Datenformat, Eingangsentprellzeit pro Kanal, Eingangsfunktion pro Kanal, Ersatzwert im Diagnosefall pro Kanal, oberer Grenzwert pro Kanal, Signalverlängerungszeit pro Kanal, Torzeit pro Kanal, Überwachung Grenzwerte pro Kanal, Überwachung Kurzschluss pro Kanal, Überwachung Drahtbruch/Kanal, Überwachung Parameter, unterer Grenzwert pro Kanal, Zählerkonfiguration pro Kanal |
| Verpolungsschutz | für Betriebsspannung |
| Zusätzliche Funktionen |
Frequenzmessung, Zählerfunktion |
| Bedienelemente | DIL-Schalter |
| LED Anzeigen |
1 Sammeldiagnose, 8 Kanaldiagnose, 8 Kanalstatus |
| Eingangsentprellzeit | 3 ms (0 ms, 10 ms, 20 ms parametrierbar) |
| Absicherung (Kurzschluss) | pro Kanal |
| Eigenstromaufnahme bei Betriebsspannung | Typ. 75 mA |
| Nennbetriebsspannung DC [V] | 24 |
| Netzausfallüberbrückung [ms] | 20 |
| Potenzialtrennung Kanal - Interner Bus | ja |
| Potenzialtrennung Kanal - Kanal | nein |
| Restwelligkeit | 0,4 Vss |
| Schaltpegel | nach EN 60947-5-6 |
| Zulässige Spannungsschwankungen | ± 25 % |
| Kennlinie Eingänge | nach EN 60947-5-6 |
| Max. Leitungslänge | 200 m |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 90 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4052568213398 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 85389099 |
| {{ $t('shop.all.hersteller') }} | Festo |
