Datenblatt

5/3-Wege Magnetventil, G 1/8", Mittelstellung belüftet, 230 V AC
{{ $t('shop.all.artikelnummer') }}:
RV 5312-06P-230V

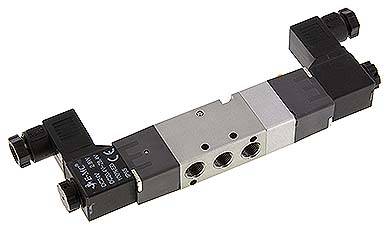

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid
Temperaturbereich:
-5 bis +60 °C
Betriebsdruck:
1,5 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit (bei 5 bar):
<50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)
Steuerspannungen:
Standard: 24 V DC, 230 V AC, auf Wunsch andere Spannungen
Spannungstoleranz:
± 10 %
Schutzart:
IP 65
Lebensdauer:
min. 40 Mio. Schaltspiele
Bauform Magnetspule:
S (Steckergröße 0)
Information:
Spule und Stecker liegen lose bei.
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Steuerspannung 230 V AC
Schaltung 5/3-Wege
Funktion Mittelstellung belüftet
Gewinde G1 (3x) G 1/8"
Gewinde Abluft G2 (2x) G 1/8"
Nennweite [mm] 3,4
Durchfluss [l/min] 450
Leistungsaufnahme (AC) [VA] 3
Ersatzmagnetspule MAG S 230V
A [mm] 158,2
B [mm] 27
C [mm] 18
D [mm] 9,5
E [mm] 64,6
F [mm] 14
H1 [mm] 3,3
H2 [mm] 3,3
J [mm] 13
K [mm] 56,6
L [mm] 30
M [mm] 57,6
N [mm] 28
O [mm] 63,6
P [mm] 3
S [mm] 16
T [mm] 71,6
U [mm] 55,2
V [mm] 33,9
W [mm] 2
Weitere Informationen:
{{ $t('shop.all.gewicht') }} 210 g / Stk.
{{ $t('shop.all.gtin') }} 4050571716233
{{ $t('shop.display.artikel.zollwarennummer') }} 84812090
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
{{ $t('shop.all.hersteller') }} EMC
Zeichnung:
Zeichnung: 5/3-Wege Magnetventil
