Datový list
5/3cestný elektromagnetický ventil, G 1/4", Strední poloha zavzdušnená, 12 V DC
{{ $t('shop.all.artikelnummer') }}:
RV 5332-08P-12V=

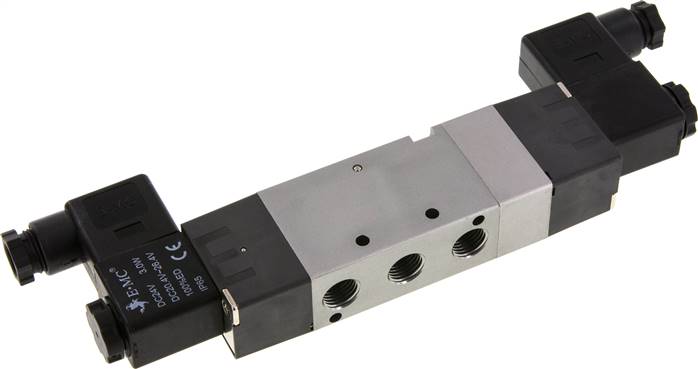

Exemplární zobrazení
{{ $t('shop.display.artikel.beschreibung_headline') }}
Materiály:
Teleso a šoupátko Hliník, tesnení: NBR, pilot: polyamid
Teplotní rozsah:
-5 az +60 °C
Provozní tlak:
1,5 az 8 bar
Média:
Stlacený vzduch s obsahem oleje a bez obsahu oleje, filtrovaný stlacený vzduch
Spínací doba (pri 5 bar):
<50 ms, max. 5 spínacích cyklu / sek. (5/3cestný: max. 3 spínací cykly / sek.)
Rídicí napetí:
Standard: 24 V DC, 230 V AC, jiné napetí na prání
Tolerance napetí:
± 10 %
Stupen krytí:
IP 65
Životnost:
nejméne 40 milionu spínacích cyklu
Konstrukcní forma magnetické cívky:
T1 (velikost zástrcky 1)
Informace:
Cívka a zástrcka jsou volne soucástí dodávky.
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| rídicí napetí | 12 V DC |
| spínání | 5/3cestný |
| funkce | Strední poloha zavzdušnená |
| Závit G1 (3x) | G 1/4" |
| Závit odpadní vzduch G2 (2x) | G 1/4" |
| jmenovitá svetlost | 4,8 |
| Průtok | 850 |
| Příkon (DC) | 3 |
| Náhradní elektromagnetická cívka | MAG T1 12V= |
| A | 209,4 |
| B | 40 |
| C | 27 |
| D | 13,5 |
| E | 83,2 |
| F | 24 |
| H1 | 4,3 |
| H2 | 4,3 |
| J | 20 |
| K | 70,2 |
| L | 50 |
| M | 72,7 |
| N | 45 |
| O | 84,2 |
| P | 0 |
| S | 24 |
| T | 95,2 |
| U | 70 |
| V | 40,5 |
| W | 0 |
Další informace:
| {{ $t('shop.all.gewicht') }} | 500 g / ks |
| {{ $t('shop.all.gtin') }} | 4050571716547 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84812090 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
| {{ $t('shop.all.hersteller') }} | EMC |
Obrázek
Kresba:
Kresba: 5/2-dráhový a 5/3-dráhový magnetický ventil
Další informace k tomuto produktu, k jeho objednávce, naleznete v našem online obchodě https://www.landefeld.de pod číslem produktu RV 5332-08P-12V= .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Německo
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
Naše produkty a zboží jsou určeny výhradně pro průmyslové a komerční použití.
Naše produkty a zboží jsou určeny výhradně pro průmyslové a komerční použití.
Stav: 13.12.2025
