Datenblatt
CECC-S (574416) Steuerung
{{ $t('shop.all.artikelnummer') }}:
OT-FESTO040814

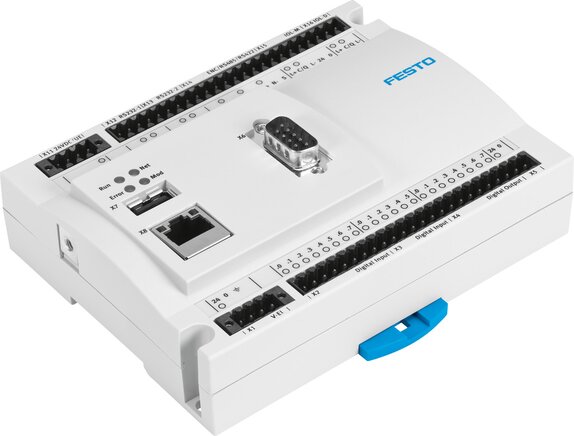

Exemplarische Darstellung
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Zulassung |
RCM Mark, c UL us - Listed (OL) |
| Werkstoffhinweis | RoHS konform |
| Nennbetriebsspannung DC [V] | 24 |
| Betriebsspannung | 20,4 - 30 V DC |
| Stromaufnahme | 100 mA nominal bei 24 V DC |
| Max. Stromversorgung [A] | 6,0 |
| Umgebungstemperatur [°C] | 0 bis 55 |
| Lagertemperatur [°C] | -25 bis 70 |
| Relative Luftfeuchtigkeit |
95 %, nicht kondensierend |
| Schutzart | IP20 |
| Schutzklasse | III |
| Unempfindlichkeitsprüfung gegen Schwingungen | gemäß EN 61131-2 |
| Unempfindlichkeitsprüfung gegen Schock | gemäß EN 61131-2 |
| Elektrische Anschlusstechnik E/A | Buchsenleiste, Raster 3,5 mm |
| Statusanzeigen | LED |
| CPU Daten | Prozessor 400 MHz |
| Digitale Eingänge, Anzahl | 12 |
| Digitale Eingänge, Schaltlogik | positive Logik (PNP) |
| Digitale Eingänge, Schnelle Zähleingänge | 2, jeweils mit max. 180 kHz |
| Digitale Eingänge, Eingangssignalverzögerung | 3 ms typ. |
| Digitale Eingänge, Eingangsspannung/-strom | 24 V DC |
| Digitale Eingänge, Nennwert für TRUE | >= 15 VDC |
| Digitale Eingänge, Nennwert für FALSE | <= 5 VDC |
| Digitale Eingänge, Potenzialtrennung | ja, Optokoppler |
| Digitale Eingänge, Statusanzeige | LED |
| Max. Leitungslänge | 30 m Eingänge |
| Digitale Ausgänge, Anzahl | 8 |
| Digitale Ausgänge, Schaltlogik | positive Logik (PNP) |
| Digitale Ausgänge, Kontakt | Transistor |
| Digitale Ausgänge, Ausgangsspannung | 24 V DC |
| Digitale Ausgänge, Ausgangsstrom | 500 mA |
| Digitale Ausgänge, Potenzialtrennung | ja, Optokoppler |
| Digitale Ausgänge, Schaltfrequenz | max. 1 kHz |
| Digitale Ausgänge, Kurzschlussfest | ja |
| Digitale Ausgänge, Statusanzeige | LED |
| Protokoll |
CANopen, I-Port, IO-Link, Modbus TCP |
| Feldbus Schnittstelle | CAN-Bus |
| Feldbus-Schnittstelle, Anschlusstechnik |
Sub-D, 9-polig, Stecker |
| Feldbus-Schnittstelle, Übertragungsrate |
125, 250, 500, 800, 1000kbit/s, über Software einstellbar |
| Feldbus-Schnittstelle, galvanische Trennung | ja |
| USB-Schnittstelle | USB 1.1 |
| Ethernet, Anschlussstecker | RJ45 |
| Ethernet, Anzahl | 1 |
| Ethernet, Datenübertragungsgeschwindigkeit | 10/100 Mbit/s |
| Ethernet, Unterstützte Protokolle | TCP/IP, EasyIP, Modbus TCP |
| Programmiersoftware | CODESYS provided by Festo V3 |
| Programmiersprache |
Anweisungsliste (AWL), Kontaktplan (KOP), nach IEC 61131-3, Ablaufsprache, Funktionsplan, Strukturierter Text |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| Zertifikat ausstellende Stelle | UL E239998-D1001 |
| Serielle Schnittstelle, Anzahl | 3 |
| Serielle Schnittstelle, Art | 2 x RS232 / 1 x RS 485-A/422-A |
| Serielle Schnittstelle, Anschlusstechnik | Stecker |
| Serielle Schnittstelle, Übertragungsrate | 300 ... 375000 Bit/s |
| IO-Link, Protokoll |
Device V 1.0, Master V 1.1 |
| IO-Link, Kommunikationsmodus |
über Software konfigurierbar, Device COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud), Master SIO, COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud) |
| IO-Link, Porttyp |
Device A, Master B |
| IO-Link, Anzahl Ports |
Device 1, Master 1 |
| IO-Link, Prozessdatenbreite OUT | Master parametrierbar, 2 - 32 Byte |
| IO-Link, Prozessdatenbreite IN | Master parametrierbar, 2 - 32 Byte |
| IO-Link, minimale Zykluszeit |
Device 3,2 ms, Master 5 ms |
| IO-Link, Speicher | 2 kByte / Port |
| IO-Link Master, Ausgangsstrom | 3,5 A / Port |
| IO-Link, Anschlusstechik |
Cage Clamp, Stecker, Device 3-polig, Master 5-polig |
| IO-Link, Kommunikation |
C/Q LED grün, C/Q LED rot |
| IO-Link, Betriebsbereitschaftsanzeige |
L+ LED grün an, L+ LED grün aus |
| Encoder Eingänge, Anzahl | 1 |
| Encoder Eingänge, Auflösung | 32 Bit |
| Encoder Eingänge, Signalbereich | 5 V differentiell (RS422) |
| Encoder Eingänge, Max. Eingangsfrequenz [kHz] | 1.000 |
| Encoder Eingänge, Geberversorgungsspannung | 5 V DC (100 mA) |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 280 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4052568223076 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 85371091 |
| {{ $t('shop.all.hersteller') }} | Festo |
