Datový list KDSS 9 LC PPC BA – zásuvka spojky Schott (LC) s hadicovým nátrubkem, polypropylen (béžový)

Datový list

zásuvka spojky Schott (LC) s hadicovým nátrubkem, polypropylen (béžový)

{{ $t('shop.all.artikelnummer') }}:

KDSS 9 LC PPC BA

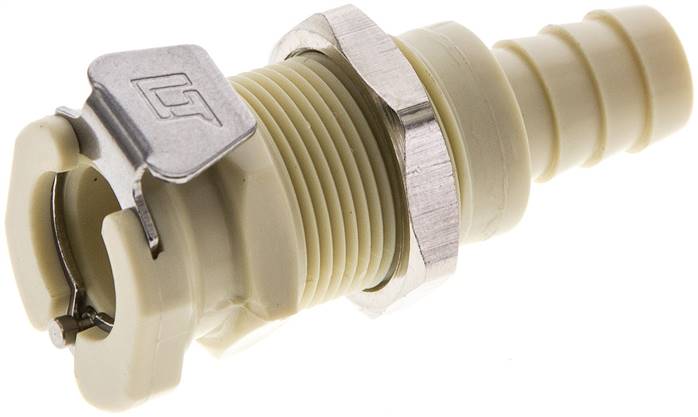

Exemplární zobrazení

Prumer konektoru:

11 mm (šírka prídržné drážky cca 1,3 mm)

Prutok vzduchu (voda)*:

560 - 2100 l/min (6 - 18 l/min)

Funkce:

Spojení se provede zastrcením konektoru do mufny až po slyšitelné ”cvaknutí“. Stisknutí odjištovacího tlacítka (u plastových spojek s prípojkou hadice chráneno proti nechtenému odblokování) konektor opet uvolní. Je možné libovolne kombinovat spojovací konektory a zásuvky spojek s a bez uzavíracího ventilu a také ruzné materiály. Uzavírací ventil zabranuje úniku média v rozpojeném stavu.

Typ POM:

Materiály:

Teleso a ventily: POM (surovina dle FDA), ventilové pružiny: Ušlechtilá ocel AISI 316, tesnení: NBR, odblokovací tlacítko: AISI 301, límcová matice: Poniklovaná mosaz

Teplotní rozsah:

-40°C až max. +80°C

Provozní tlak:

-0,8 až 8,3 bar

Média:

Stlacený vzduch,voda, alkoholy, glykol, minerální oleje, benzin, kyslík**, kyslicník uhlicitý, mírné chemikálie

Sterilizovatelný (cím):

Formaldehyd, izopropylalkohol, etylalkohol

Oblast použití:

Pro všeobecné aplikace. Dobrá odolnost vuci minerálním olejum.

Typ Polypropylen (prosím udejte barvu: béžová = PPC nebo šedá = PPL):

Materiály:

Teleso a ventily: polypropylen (surovina dle FDA), ventilové pružiny: Ušlechtilá ocel AISI 316, tesnení: EPDM, odblokovací tlacítko: AISI 301, límcová matice: Poniklovaná mosaz

Teplotní rozsah:

0°C až max. +70°C

Provozní tlak:

-0,8 až 8,3 bar (>27°C pozor na snížení tlaku: +40°C: max. 7 bar, +50°C: max. 6,5 bar, +60°C: max. 5,9 bar, +70°C: max 5,2 bar)

Média:

Stlacený vzduch, voda, mnoho kyselin a louhu, alkoholy, glykol, MEK, kyslík**, ozón, kyslicník uhlicitý, mnoho chemikálií

Sterilizovatelný (cím):

Formaldehyd, izopropylalkohol, etylalkohol, etylenoxid, zárení gama

Oblast použití:

Vhodné pro mnoho chemikálií. Žádná odolnost vuci minerálním olejum.

Typ pochromovaná mosaz:

Materiály:

Teleso: Pochromovaná mosaz (vhodná pro potravinárský prumysl), ventily: POM (surovina dle FDA), ventilové pružiny: Ušlechtilá ocel AISI 316, tesnení: NBR, odblokovací tlacítko: AISI 301, límcová matice: Poniklovaná mosaz

Teplotní rozsah:

-40°C až max. +80°C

Provozní tlak:

-0,8 až 17,3 bar

Média:

Stlacený vzduch, alkoholy, glykol, minerální oleje, benzin, kyslík**, kyslicník uhlicitý

Sterilizovatelný (cím):

Formaldehyd, izopropylalkohol, etylalkohol, zárení gama, ohrev na max. +121°C (v nespojeném stavu)

Oblast použití:

Pro aplikace se zvýšenými tlaky nebo mechanickými zatíženími (napr. castým spojováním). Dobrá odolnost vuci minerálním olejum.

Kompatibilní s****:

CPC Colder PLC, CPC Colder PLC12, CPC Colder LC, LinkTech rada 40AC, LinkTech rada 40PP, LinkTech rada 40CB

Prodloužený závit:

UNS 11/16"-24 (Ø 17,5 mm), max. tlouštka prepážky: 12mm

materiál	polypropylen (béžový)
provedení	s uzavíracím ventilem
Průměr hadice (vnitřní)	9,5 (3/8")
Teplotní rozsah	0 až +70
Provozní tlak	-0,8 až 8,3

Další informace:

{{ $t('shop.all.gewicht') }}	12 g / ks
{{ $t('shop.all.gtin') }}	4050571401917
{{ $t('shop.display.artikel.zollwarennummer') }}	84812090
{{ $t('shop.display.artikel.rohskonform') }}	{{ $t('shop.all.ja') }}
{{ $t('shop.all.hersteller') }}	LinkTech

Obrázek

Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Německo

Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
Naše produkty a zboží jsou určeny výhradně pro průmyslové a komerční použití.

Stav: 13.12.2025
