Datenblatt
Schwenkbefestigung für RWA-Zylinder mit 2 Verschraubungen
{{ $t('shop.all.artikelnummer') }}:
ZDRA 6/SWB

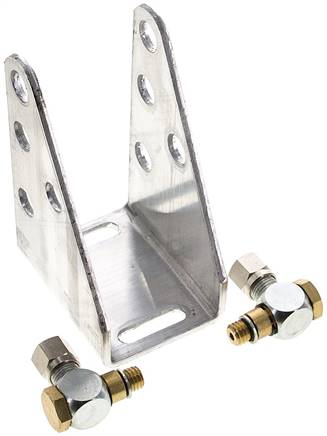

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Anwendung:
Zur Betätigung von RWA-Anlagen wie Dachklappen, Lichtkuppeln, Dachflächenfenster, Lamellen, Klapp-, Kipp- und Drehflügelfenstern. Die Zylinder sind mit mechanischer Verriegelung in beiden Endlagen ausgestattet. Somit bleibt die jeweilige Position auch bei Ausfall der Druckluft erhalten. Die Verriegelung kann durch Handnotbetötigung auch ohne Druckluft aufgehoben werden.
Werkstoffe:
Körper: Aluminium eloxiert, Schwenkbefestigung: Stahl verzinkt
Temperaturbereich:
max. +100 °C
Betriebsdruck:
max. 30 bar
Druckkraft bei Betriebsdruck:
6 bar: 361 N - 10 bar: 602 N - 15 bar: 903 N - 20 bar: 1204 N - 25 bar: 1505 N - 30 bar: 1806 N
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Ausführung | Schwenkbefestigung Winkel-Rohrverschraubung (6 mm Rohr) |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 155 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571815523 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123100 |
Zeichnung:
Zeichnung: RWA-Zylinder ohne Schwenkbefestigung
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer ZDRA 6/SWB .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
