Datenblatt
EGC-80-600-TB-KF-0H-GK (3013355) Zahnriemenachse
{{ $t('shop.all.artikelnummer') }}:
OT-FESTO058557

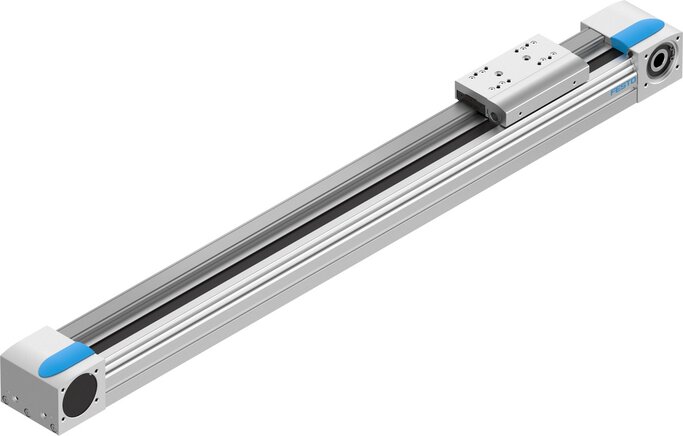

Exemplarische Darstellung
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Antriebsritzel Wirkdurchmesser [mm] | 28,65 |
| Arbeitshub [mm] | 600 |
| Baugröße | 80 |
| Hubreserve [mm] | 0 |
| Zahnriemen-Dehnung [%] | 0,24 |
| Zahnriemen-Teilung [mm] | 3 |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau |
Elektromechanische Linearachse, mit Zahnriemen |
| Motorart |
Schrittmotor, Servomotor |
| Max. Beschleunigung [m/s²] | 50 |
| Max. Geschwindigkeit [m/s] | 5 |
| Wiederholgenauigkeit | ±0,08 mm |
| Einschaltdauer | 100 % |
| LABS-Konformität | IP40 |
| Umgebungstemperatur [°C] | -10 bis 60 |
| Flächenmomente 2. Grades Ix [mm4] | 844000 |
| Flächenmomente 2. Grades Iy [mm4] | 1.16e+006 |
| Max. Kraft Fy [N] | 3.050 |
| Max. Kraft Fz [N] | 3.050 |
| Max. Leerlauf- Verschiebewiderstand [N] | 28,0 |
| Max. Kraft Fy Gesamtachse [Nm] | 36 |
| Max. Kraft Fz Gesamtachse [N] | 350 |
| Torsionsträgheitsmoment It [mm4] | 551000 |
| Massenträgheitsmoment JH pro Meter Hub [kg/cm²] | 0,19 |
| Massenträgheitsmoment JL pro kg Nutzlast [kg/cm²] | 2,05 |
| Vorschubkonstante [mm/U] | 90 |
| Werkstoff Abschlussdeckel |
Aluminium-Knetlegierung, eloxiert |
| Werkstoff Profil |
Aluminium-Knetlegierung, eloxiert |
| Max. Moment Mx Gesamtachse |
LABS-haltige Stoffe enthalten, RoHS konform |
| Max. Moment My Gesamtachse |
Aluminium-Knetlegierung, eloxiert |
| Max. Moment Mz Gesamtachse | Stahl |
| Werkstoff Führungsschiene | Stahl |
| Werkstoff Riemenscheiben | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten |
Aluminium-Knetlegierung, eloxiert |
| Werkstoff Zahnriemenklemmkörper | Edelstahlguss |
| Werkstoff Zahnriemen | Polychloroprene mit Glascord und Nylonüberzug |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 7 kg / Stk. |
| {{ $t('shop.all.gtin') }} | 4052568268176 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84799070 |
| {{ $t('shop.all.hersteller') }} | Festo |
