Datenblatt
ELGA-TB-KF-120-800-0H (8041867) Zahnriemenachse
{{ $t('shop.all.artikelnummer') }}:
OT-FESTO060634

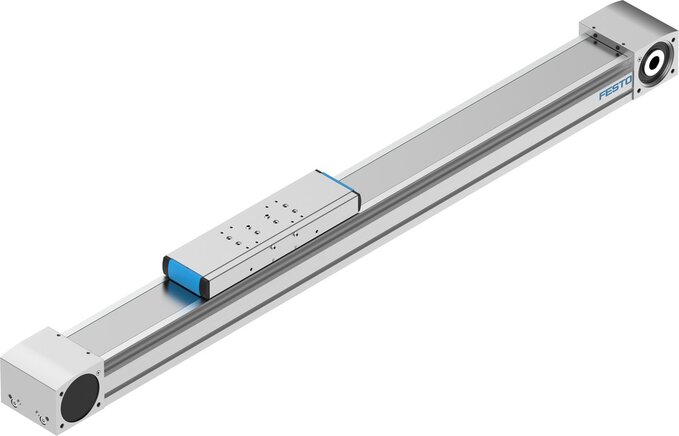

Exemplarische Darstellung
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Antriebsritzel Wirkdurchmesser [mm] | 52,52 |
| Arbeitshub [mm] | 800 |
| Baugröße | 120 |
| Hubreserve [mm] | 0 |
| Zahnriemen-Dehnung [%] | 0,210 |
| Zahnriemen-Teilung [mm] | 5 |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau |
Elektromechanische Linearachse, mit Zahnriemen |
| Motorart |
Schrittmotor, Servomotor |
| Messprinzip Wegmesssystem | inkremental |
| Max. Beschleunigung [m/s²] | 50 |
| Max. Geschwindigkeit [m/s] | 5 |
| Wiederholgenauigkeit | ±0,08 mm |
| LABS-Konformität | 100 % |
| Schutzart | IP40 |
| Umgebungstemperatur [°C] | -10 bis 60 |
| Flächenmomente 2. Grades Iy [mm4] | 1.26458e+006 |
| Flächenmomente 2. Grades Iz [mm4] | 4.36579e+006 |
| Max. Antriebsmoment [Nm] | 34,10 |
| Max. Kraft Fy [N] | 5.500 |
| Max. Kraft Fz [N] | 6.890 |
| Max. Kraft Fy Gesamtachse [N] | 76,2 |
| Max. Kraft Fz Gesamtachse [Nm] | 104 |
| Max. Moment My [Nm] | 680 |
| Max. Moment Mz [Nm] | 680 |
| Max. Vorschubkraft Fx [N] | 1.300 |
| Leerlaufantriebsmoment [Nm] | 2,8 |
| Torsionsträgheitsmoment It [mm4] | 435.680 |
| Massenträgheitsmoment JH pro Meter Hub [kg/cm²] | 2,15 |
| Max. Moment Mx Gesamtachse [kg/cm²] | 6,90 |
| Max. Moment My Gesamtachse [kg/cm²] | 40,99 |
| Max. Moment Mz Gesamtachse [kg/cm²] | 28,91 |
| Vorschubkonstante [mm/U] | 165 |
| Schmierintervall laufstreckenabhängig [km] | 1.000 |
| Gewicht Schlitten [g] | 4.190 |
| Abstand Schlittenoberfläche zur Führungsmitte [g] | 3.240 |
| Gewichtszuschlag pro 10 mm Hub [g] | 106 |
| Grundgewicht bei 0 mm Hub [g] | 15.680 |
| Werkstoff Profil |
Aluminium-Knetlegierung, eloxiert |
| Werkstoffhinweis |
LABS-haltige Stoffe enthalten, RoHS konform |
| Werkstoff Abdeckband | rostfreier Edelbandstahl |
| Werkstoff Antriebsdeckel |
Aluminium-Knetlegierung, eloxiert |
| Werkstoff Führung Schlitten | Vergütungsstahl |
| Werkstoff Führungsschiene |
corrotect beschichtet, Vergütungsstahl |
| Werkstoff Riemenscheiben | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten |
Aluminium-Knetlegierung, eloxiert |
| Werkstoff Zahnriemenklemmkörper | Edelstahlguss |
| Werkstoff Zahnriemen | Polychloroprene mit Glascord und Nylonüberzug |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 4.190 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4052568286675 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84799070 |
| {{ $t('shop.all.hersteller') }} | Festo |
