Datenblatt
ISO 6432-Zylinder, doppeltwirkend, Kolben 25mm,Hub 10mm
{{ $t('shop.all.artikelnummer') }}:
ZDPM 25/10 E

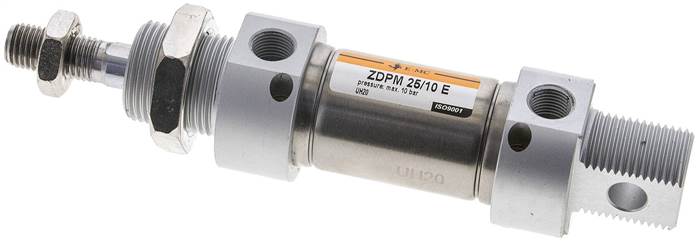

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Kolbendurchmesser [mm] | 25 |
| Hub [mm] | 10 |
| Ausführung | einstellbare Endlagendämpfung |
| A (Kolbenstangengewinde) | M 10x1,25 |
| B (Befestigungsgewinde) | M 22x1,5 |
| R (Druckluftanschluss) | G 1/8" |
| A1 [mm] | 10 |
| C [mm] | 34,0 |
| D [mm] | 16 |
| E [mm] | 8 |
| F [mm] | 22 |
| G [mm] | 104 |
| K [mm] | 28 |
| L [mm] | 22 |
| M [mm] | 137 |
| N [mm] | 12 |
| P [mm] | 65 |
| CH [mm] | 8 |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 250 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571930974 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123100 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
| {{ $t('shop.all.hersteller') }} | EMC |
Zeichnung:
Zeichnung: Rundzylinder ISO 6432
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer ZDPM 25/10 E .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
Stand: 08.12.2025
