Datenblatt
DFPD-10-RP-90-RD-F03 (8047613) Schwenkantrieb
{{ $t('shop.all.artikelnummer') }}:
OT-FESTO070551

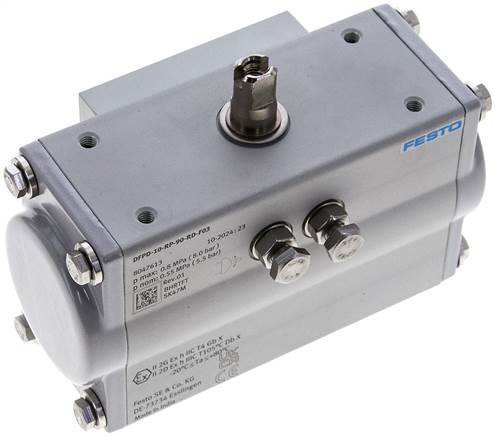

Exemplarische Darstellung
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Baugröße Stellantrieb | 10 |
| Flanschbohrbild | F03 |
| Schwenkwinkel [deg] | 90 |
| Verstellbereich Endlage bei 0° [deg] | -5 bis 5 |
| Verstellbereich Endlage bei Nennschenkwinkel [deg] | -5 bis 5 |
| Wellenanschluss Tiefe [mm] | 10 |
| Norm Anschluss zur Armatur | ISO 5211 |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Konstruktiver Aufbau | Zahnstange/Ritzel |
| Schließrichtung | rechtsschließend |
| Ventilanschluss entspricht Norm | VDI/VDE 3845 (NAMUR) |
| Anschluss für Stellungsregler und Stellungsrückmelder entspricht Norm | VDI/VDE 3845 Größe AA 1 |
| Verbindungsstelle für Stellungsregler und Stellungsrückmelder entspricht Norm | Produkt kann eingesetzt werden in SRP/CS bis SIL 2 High Demand |
| Geräte-Typ nach VDMA 66413 [bar] | 2 bis 8 |
| Nennbetriebsdruck [bar] | 5,5 |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
| Zertifikat ausstellende Stelle | TÜV Rheinland |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex h IIC T4 Gb X |
| Ex-Zündschutzart Staub | Ex h IIIC T105°C Db X |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +80°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium |
Geölter Betrieb möglich (im weiteren Betrieb erforderlich), Drucktaupunkt 10°C unter Umgebungs- bzw. Mediumstemperatur |
| Lagertemperatur [°C] | -20 bis 60 |
| Umgebungstemperatur [°C] | -20 bis 80 |
| UKCA-Zeichen (siehe Konformitätserklärung) [Nm] | 10,3 |
| Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel [Nm] | 10,3 |
| Hinweis zum Drehmoment | Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung. |
| Luftverbrauch bei 6 bar pro Zyklus 0°-90°-0° [l] | 1,0 |
| Wellenanschluss | T9 |
| Pneumatischer Anschluss | G1/8 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Anschlussplatte | Alu-Knetlegierung, eloxiert |
| Hinweis zum Betriebs- und Steuermedium | Alu-Druckguss, beschichtet |
| LABS-Konformität | NBR |
| Werkstoff Gehäuse | Alu-Knetlegierung, eloxiert |
| Werkstoff Kolben | Aluminium-Druckguss |
| Werkstoff Lager | POM |
| Werkstoff Nocke | Edelstahlguss |
| Werkstoff Schrauben | hochlegierter Stahl rostfrei |
| Werkstoff Welle | Stahl, vernickelt |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 1,1 kg / Stk. |
| {{ $t('shop.all.gtin') }} | 4052568287313 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123900 |
| {{ $t('shop.all.hersteller') }} | Festo |
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer OT-FESTO070551 .
