Datenblatt
Pneumat. Drehantrieb Gr. 2, Feder-öffnend, F03
{{ $t('shop.all.artikelnummer') }}:
PDE 002-FO-F03

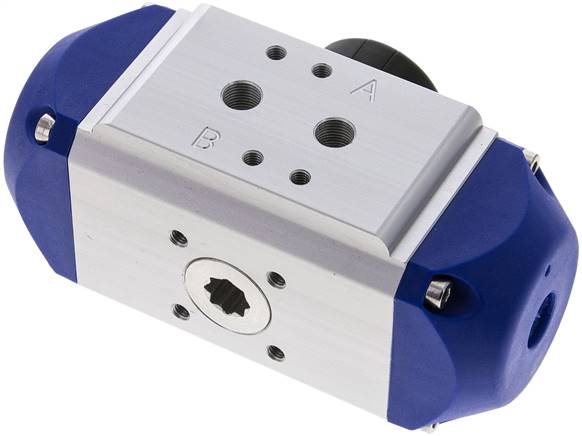

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBR
Temperaturbereich:
-20°C bis +80°C
Steuerdruck:
2,5 - 10 bar (Feder-schließend/Feder-öffnend: 4,5 - 10 bar)
Vorteile:
•Anbauflansch nach ISO 5211,
•Antriebsanschluss mit Vielkant nach DIN 3337,
•Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder Innengewinde,
•Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR),
•Sichtanzeige nach NAMUR,
•Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)
•Antriebsanschluss mit Vielkant nach DIN 3337,
•Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder Innengewinde,
•Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR),
•Sichtanzeige nach NAMUR,
•Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)
Optional:
FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -V
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Ausführung | Feder-öffnend |
| passend für Montageflansch (ISO 5211) | F03 |
| Anschlussbild für Endschalterbox oder Stellungsregler | 50 x 25 |
| Luftanschluss (NAMUR) | G 1/8" |
| Baugröße | 2 |
| A [mm] | 36 |
| B | M 5 |
| Vierkant (VK) [mm] | 9 |
| Verschleißteilesatz | PD 002 REP |
| Ersatzfedersatz | PDE 002 FEDER |
| Ersatzdeckelsatz | PD 002 DECK |
| Drehmoment 5 bar (betätigt) [Nm] | 3 |
| Drehmoment 5 bar (unbetätigt) [Nm] | 4 |
| Drehmoment 6 bar (betätigt) [Nm] | 6 |
| Drehmoment 6 bar (unbetätigt) [Nm] | 4 |
| Drehmoment 7 bar (betätigt) [Nm] | 8 |
| Drehmoment 7 bar (unbetätigt) [Nm] | 4 |
| Drehmoment 8 bar (betätigt) [Nm] | 10 |
| Drehmoment 8 bar (unbetätigt) [Nm] | 4 |
| Drehmoment 9 bar (betätigt) [Nm] | 10 |
| Drehmoment 9 bar (unbetätigt) [Nm] | 4 |
| Drehmoment 10 bar (betätigt) [Nm] | 10 |
| Drehmoment 10 bar (unbetätigt) [Nm] | 4 |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 750 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571543969 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123900 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
| {{ $t('shop.all.hersteller') }} | Köly Deutschland |
Zeichnung:
Zeichnung: Anschlussbild ISO 5211 (antriebsseitig)
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer PDE 002-FO-F03 .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
Stand: 13.12.2025
