Datenblatt FR 14-3 AM – MULTIFIX Filterregler, G 1/4", 0,1

Datenblatt

MULTIFIX Filterregler, G 1/4", 0,1 - 3bar, Baureihe 1

{{ $t('shop.all.artikelnummer') }}:

FR 14-3 AM

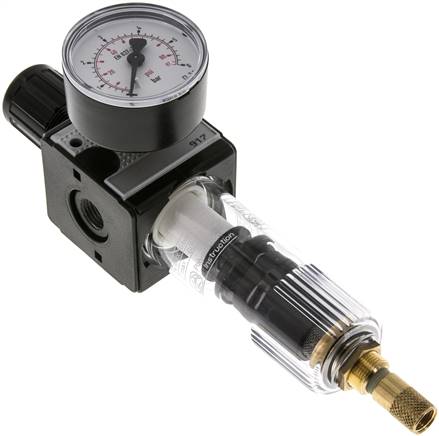

Exemplarische Darstellung

Ausführung:

Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und Sinterfilter

Werkstoffe:

Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Kondensatbehälter: Polycarbonat

Temperaturbereich:

-10 bis +60 °C

Eingangsdruck:

1,5 - 16 bar (Baureihe 0 bei Verwendung von Koppelpaket 1,5 - 12 bar)

Manometeranschluss:

G 1/4" (Baureihe 0: G 1/8")

Porenweite im Filter:

5 µm (Baureihe 5: 40 µm)

Erreichbare Druckluftqualität (ISO 8573-1):

[6:4:4] (ohne Kältetrockner: [6:7:4]), Baureihe 5: [7:4:4] (ohne Kältetrockner: [7:7:4])

Kondensatentleerung:

halbautomatisch****

Medien:

Druckluft, neutrale Gase

Vorteile:

•automatische Entlüftung bei Überdruck auf der Sekundärseite,
•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße,
•Handrad kann durch Herunterdrücken arretiert werden

max. Kondensatmenge:

25 cm³

Schalttafelgewinde:

M 30x1,5

Lieferumfang:

Filterregler einschließlich 50 mm Manometer

Durchfluss:

1600 l/min ***

ATEX:

Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)

Optional:

abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, Sicherheitsausführung: abschließbar mit Schutzkorb und vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si

Ausführung	Filterregler
Gewinde	G 1/4"
Druckregelbereich [bar]	0,1 - 3
Behälterausführung	Kunststoffbehälter
Kondensatablass	automatisch
Manometeranzeige [bar]	0 - 4
Befestigungswinkel	W 1
Befestigungswinkel mit Schalttafelmutter	MW 1
Koppelpaket	KP 1
Eingangsdruck [bar]	1,5 - 16

Weitere Informationen:

{{ $t('shop.all.gewicht') }}	450 g / Stk.
{{ $t('shop.all.gtin') }}	4050571305840
{{ $t('shop.display.artikel.zollwarennummer') }}	84811005
{{ $t('shop.display.artikel.rohskonform') }}	{{ $t('shop.all.ja') }}


Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland

Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.

Stand: 13.12.2025
