Datenblatt

Messing-Winkelkugelhahn, G 1" (AG/IG), PN 20
{{ $t('shop.all.artikelnummer') }}:
KHW 10 IA

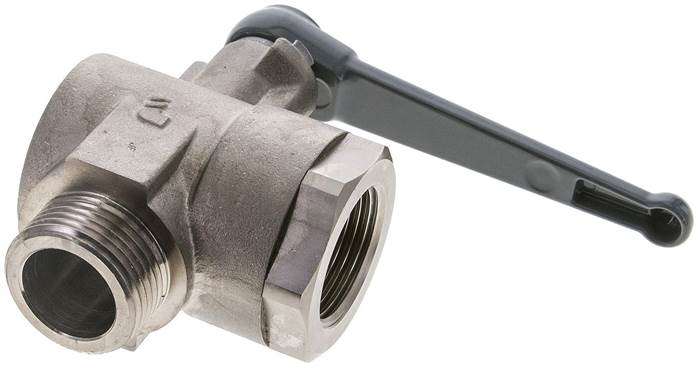

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper: Messing vernickelt, Kugel: Messing poliert, Dichtung: PA / NBR
Temperaturbereich:
-20 bis +80 °C
Medien:
Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,98 bar)
{{ $t('shop.display.artikel.eigenschaften_headline') }}
G (Außengewinde) G 1"
G (Innengewinde) G 1"
DN [mm] 23
PN [bar] -0,98 bis 20
L [mm] 72
L1 [mm] 47
H [mm] 55
H1 [mm] 44
R [mm] 108
Weitere Informationen:
{{ $t('shop.all.gewicht') }} 1,1 kg / Stk.
{{ $t('shop.all.gtin') }} 4050571427795
{{ $t('shop.display.artikel.zollwarennummer') }} 84818081
Zeichnung:
Zeichnung: Einschraub-Winkel-Kugelhahn
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
Stand: 13.12.2025
