Datenblatt

Führungszylinder, mit Gleitlager, Kolben 12mm,Hub 50mm
{{ $t('shop.all.artikelnummer') }}:
SGM 12/50

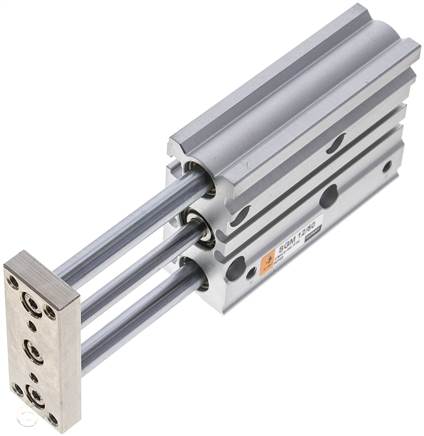

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper: Aluminium eloxiert, Platte: Stahl, Führungsstangen: Stahl hartverchromt, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
•ideal zum Aufnehmen großer seitlicher Lasten,
•zahlreiche Befestigungsmöglichkeiten,
•Führung durch selbstschmierende Gleitlager,
•Verdrehtoleranz < 0,1° (±),
•Luftanschluss seitlich oder von unten (mit Verschlussstopfen verschlossen),
•Haupteinbaumaße identisch mit SMC Serie MGPM
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Kolbendurchmesser [mm] 12
Hub [mm] 50
Ausführung mit Gleitlager
G (Druckluftanschluss) M 5
Reparatursätze SGM 12 REP
zulässige Querkraft [N] 36
zulässiges Drehmoment an der Endplatte [Nm] 0,72
C [mm] 29,0
D [mm] 8
D1 [mm] 6
E [mm] 0
FA [mm] 8
FB [mm] 13
GA [mm] 7,5
GB [mm] 11,0
GC [mm] 8,0
GD [mm] 13,0
GE [mm] 11,0
H [mm] 58
J [mm] 18,0
K [mm] 25
L1 [mm] 6
L2 [mm] 3
M M 5
M1 [mm] 10
ML [mm] 10
MM M 4
N [mm] 5
NN [mm] 40
P [mm] 4,2
PA (+0,03 / -0) [mm] 3
PP [mm] 3,5
Q [mm] 14
QL [mm] 48
R (± 0,02) [mm] 23
RR [mm] 41
T [mm] 8,0 (4,5 tief)
V [mm] 37
VA [mm] 7,4
VB [mm] 4,4
VC [mm] 3,7
VD [mm] 2,0
VE [mm] 6,2
W [mm] 26
WA [mm] 50
WB [mm] 18
WL [mm] 56
WW [mm] 22
Weitere Informationen:
{{ $t('shop.all.gewicht') }} 390 g / Stk.
{{ $t('shop.all.gtin') }} 4050571872649
{{ $t('shop.display.artikel.zollwarennummer') }} 84123100
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
{{ $t('shop.all.hersteller') }} EMC
Zeichnung:
Zeichnung: Kompaktzylinder mit Führung
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer SGM 12/50 .
