Podatkovni list
Guide cylinder, z drsnim ležajem, pistons 25mm,stroke 20mm
{{ $t('shop.all.artikelnummer') }}:
SGM 25/20

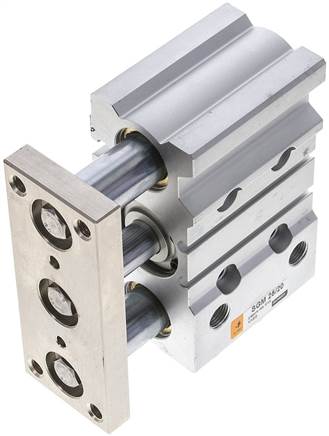

Vzorčni prikaz
{{ $t('shop.display.artikel.beschreibung_headline') }}
Materials:
Body: Anodized aluminium, Plate: Steel, Guiding rods: Steel, hard chrome-plated, piston rod: Steel, hard chrome-plated, piston: Aluminium, Gaskets: NBR / PUR
Temperature range:
-10 do +60 °C
Operating pressure:
maks. 10 bar
Version:
With Magnetic piston
Cylinder switch type:
D
Advantages:
•ideal for picking up large lateral loads,
•numerous fastening options,
•guidance with self-lubricating sliding bearings,
•Twist tolerance < 0.1° (±),
•air connection from at the side or from below (closed with stopper plugs),
•main installation dimensions identical to SMC series MGPM
•numerous fastening options,
•guidance with self-lubricating sliding bearings,
•Twist tolerance < 0.1° (±),
•air connection from at the side or from below (closed with stopper plugs),
•main installation dimensions identical to SMC series MGPM
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Premer bata | 25 |
| Hod | 20 |
| Izvedba | z drsnim ležajem |
| G (priključek stisnjenega zraka) | G 1/8" |
| Kompleti za popravila | SGM 25 REP |
| Dovoljena prečna sila | 93 |
| dovoljen navor na končni plošči | 2,40 |
| C | 37,5 |
| D | 16 |
| D1 | 12 |
| E | 0 |
| FA | 10 |
| FB | 16 |
| GA | 9,0 |
| GB | 11,5 |
| GC | 13,5 |
| GD | 12,5 |
| GE | 11,5 |
| H | 93 |
| J | 28,5 |
| K | 29 |
| L1 | 6 |
| L2 | 3 |
| M | M 6 |
| M1 | 12 |
| ML | 15 |
| MM | M 6 |
| N | 17 |
| NN | 24 |
| P | 5,2 |
| PA (+0,03 / -0) | 4 |
| PP | 4,5 |
| Q | 26 |
| QL | 78 |
| R (± 0,02) | 34 |
| RR | 64 |
| T | 9,5 (5,5 globok) |
| V | 50 |
| VA | 8,4 |
| VB | 5,4 |
| VC | 4,5 |
| VD | 3,0 |
| VE | 8,2 |
| W | 42 |
| WA | 82 |
| WB | 30 |
| WL | 91 |
| WW | 38 |
Dodatne informacije:
| {{ $t('shop.all.gewicht') }} | 950 g / Kos |
| {{ $t('shop.all.gtin') }} | 4050571873639 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123100 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
| {{ $t('shop.all.hersteller') }} | EMC |
Slika
Risba:
Risba: Compact cylinder with guide
Več informacij o tem artiklu in možnostih naročanja najdete v naši spletni trgovini https://www.landefeld.de pod številko artikla SGM 25/20.
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Nemčija
Vse navedbe podatkov so nezavezujoče orientacijske vrednosti! Za izbiro podatkov, za katere ne izdamo pisnega potrdila, ne prevzemamo jamstev. Navedbe tlaka, v kolikor ni navedeno drugače, se nanašajo na tekočine skupine II. pri +20°C.
Naši izdelki in blago so na splošno namenjeni samo za industrijsko in komercialno uporabo.
Naši izdelki in blago so na splošno namenjeni samo za industrijsko in komercialno uporabo.
Stanje: 13.12.2025
