Datenblatt

Kompaktschlitten, Kolben 20mm,Hub 15mm
{{ $t('shop.all.artikelnummer') }}:
EXH 20/15

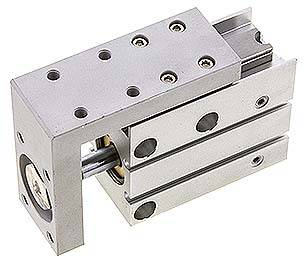

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +70 °C
Betriebsdruck:
max. 7 bar
Zulässige kinetische Energie:
Ø 6: 12,5 mJ, Ø 10: 25 mJ, Ø 16: 50 mJ, Ø 20: 100mJ
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
•hohe Steifigkeit,
•Druckluftanschluss von drei Seiten möglich,
•zahlreiche Befestigungsmöglichkeiten,
•Haupteinbaumaße identisch mit SMC Serie MXH
{{ $t('shop.display.artikel.eigenschaften_headline') }}
Kolbendurchmesser [mm] 20
Hub [mm] 15
Ausführung Kompaktschlitten
P (Druckluftanschluss) M 5
Reparatursätze EXH 20 REP
A [mm] 10
B [mm] 15
C [mm] 20
D [mm] 14,0
E [mm] 6
F [mm] 52,5
G [mm] 68,0
H [mm] 11,0
I [mm] 6,0
J [mm] 4x
K [mm] 34
L [mm] 7,0
LA [mm] 20
LT [mm] 74
M [mm] 32
N [mm] 54,0
NS [mm] 25
O [mm] 9,5
P1 M 5
P2 M 5
P3 M 5
P4 M 6
P5 [mm] 9,3 (8,0 tief)
P6 [mm] 5,1
Q1 [mm] 32
Q2 [mm] 64,5
R1 [mm] 20
R2 [mm] 34
S [mm] 63,5
S1 [mm] 8
S2 [mm] 11,0
S3 [mm] 9,5
T [mm] 24,5
U [mm] 20,0
V [mm] 6,0
W [mm] 34
X [mm] 14
Y [mm] 31
Z [mm] 20
Weitere Informationen:
{{ $t('shop.all.gewicht') }} 470 g / Stk.
{{ $t('shop.all.gtin') }} 4050571871451
{{ $t('shop.display.artikel.zollwarennummer') }} 84123100
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
{{ $t('shop.all.hersteller') }} EMC
Zeichnung:
Zeichnung: Kompaktschlitten
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer EXH 20/15 .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
Stand: 13.12.2025
