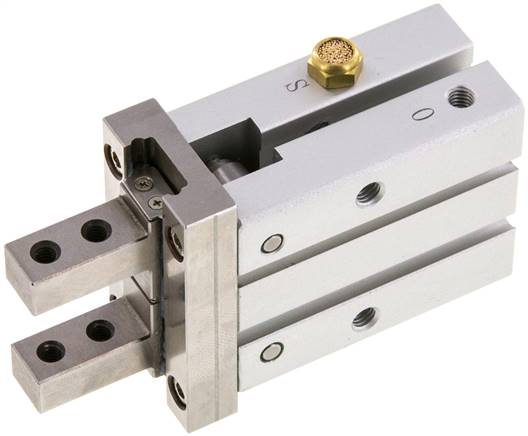

Soubežný chapac, píst 20mm, jednocinná - bez tlaku zavrená (zasahující dovnitr)
{{ $t('shop.all.artikelnummer') }}:
SHZ 20 FS
Exemplární zobrazení
{{ $t('shop.display.artikel.beschreibung_headline') }}
Materiály:
Teleso: Eloxovaný hliník / pozinkovaná ocel / nerezová ocel, píst: Hliník / nerezová ocel, uchopovací prsty a kulickové vedení: tvrzená nerezová ocel, tesnení: NBR / PUR
Teplotní rozsah:
-10 az +60 °C
Provozní tlak:
max. 7 bar
Maximální pracovní frekvence:
180 cyklu/minutu
Opakovaná presnost:
± 0,01 mm
Provedení:
se magnetickým pístem
Typ spínace válce:
F Nebo D (spínac válce typu D ne pro Ø 10)
Výhody:
•ideální kaplikacím sberu a odkládání,
•velká presnost opakování (± 0,01 mm),
•Vedení stabilním kulickovým ložiskem,
•presná opetovná montáž díky celnímu stredicímu otvoru a otvoru k lícování,
•možná rada variant upevnení,
•Hlavní konstrukcní rozmery shodné se SMC rady MHZ2
•velká presnost opakování (± 0,01 mm),
•Vedení stabilním kulickovým ložiskem,
•presná opetovná montáž díky celnímu stredicímu otvoru a otvoru k lícování,
•možná rada variant upevnení,
•Hlavní konstrukcní rozmery shodné se SMC rady MHZ2
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| provedení | jednocinná - bez tlaku zavrená (zasahující dovnitr) |
| Průměr pístu | 20 |
| Dráha kleštiny | 9,8 |
| eff. Pridržovací síla* pridržuje uvnitr | 59 |
| Z (přípojka pneumatického vzduchu) | M 5 |
| Opravářské sady | SHZ 20 REP |
| A | 42,0 |
| B | 52,8 |
| C | 9,5 |
| D | 20,7 |
| E | 84,7 |
| F | 50 |
| G (+0 / -0,05) | 8 |
| H | 29,0 |
| I | 30 |
| J | 32 |
| K | 18 |
| L | 27,6 |
| M (+0,05 / -0) | 21 (3,0 hluboký) |
| O | 8,4 |
| P | 23,0 |
| Q | 15,0 |
| K1 | 16,8 |
| K2 | 7,5 |
| K3 (+0,05 / -0) | 4 (4 hluboký) |
| R | 18,6 |
| S | 35,0 |
| U | M 4 |
| V (+0 / -0,05) | 10 |
| W | 5 |
| X | 9,0 |
| Y | M 5 |
| Y1 | 11,5 |
| Y2 | 8,0 |
| Y3 | 10 |
| Y4 | 4,3 |
| OP (+2 / -0) | 26,0 |
| CL (+0 / -0,7) | 16,2 |
Další informace:
| {{ $t('shop.all.gewicht') }} | 250 g / ks |
| {{ $t('shop.all.gtin') }} | 4050571871710 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123100 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
| {{ $t('shop.all.hersteller') }} | EMC |
Obrázek
Kresba:
Kresba: Paralelní chapadlo s kulickovým vedením
