Datenblatt
Direktmontagezylinder, Kolben 10mm,Hub 15mm, Standard
{{ $t('shop.all.artikelnummer') }}:
EU 10/15

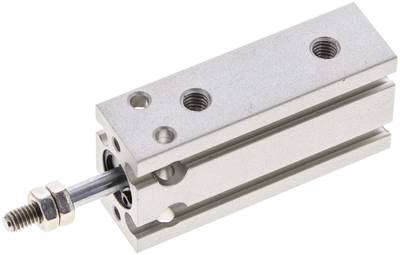

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Edelstahl, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Ausführung:
mit Magnetkolben, Kolbendurchmesser 6 mm und 10 mm werden mit zwei Muttern auf Kolbenstange geliefert
Zylinderschaltertyp:
D
Vorteile:
•platzsparend durch rechteckiges Gehäuse, das eine Direktmontage ohne Befestigungsmaterial erlaubt,
•kann auf jeder der 6 Quaderflächen befestigt werden,
•Haupteinbaumaße identisch mit SMC Serie CDU / CDUK
•kann auf jeder der 6 Quaderflächen befestigt werden,
•Haupteinbaumaße identisch mit SMC Serie CDU / CDUK
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Kolbendurchmesser [mm] | 10 |
| Hub [mm] | 15 |
| Ausführung | Standard |
| E (Kolbenstangengewinde) | M 4 |
| G (Druckluftanschluss) | M 5 |
| Reparatursätze | EU 10 REP |
| A1 [mm] | 36 |
| A2 [mm] | 52 |
| B [mm] | 15 |
| C [mm] | 24 |
| D [mm] | 4 |
| D1 [mm] | 16 |
| E1 [mm] | 10,0 |
| E2 [mm] | 11,0 |
| G1 [mm] | 15,5 |
| G2 [mm] | 10,0 |
| H [mm] | 5,8 (4,5 tief) |
| H1 [mm] | 3,2 |
| H2 [mm] | 11 |
| H3 [mm] | 7 |
| H4 [mm] | 9 |
| J | M 3 |
| J1 [mm] | 18 |
| J2 [mm] | 5 |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 55 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571871789 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123100 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
| {{ $t('shop.all.hersteller') }} | EMC |
Zeichnung:
Zeichnung: Direktmontagezylinder
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer EU 10/15 .
