Datenblatt
Kurzhubzylinder, doppeltwirkend, Kolben 12mm, Hub 5mm
{{ $t('shop.all.artikelnummer') }}:
ND 12/5

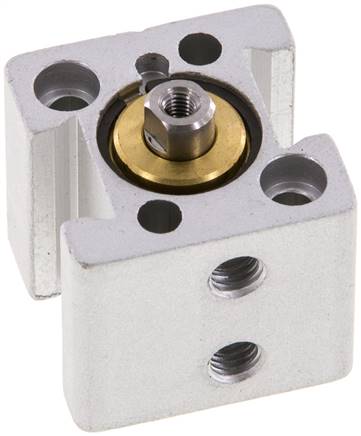

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Kopf- und Fußplatte: Aluminium eloxiert / Messing, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: NBR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Zylinderschaltertyp:
G
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Kolbendurchmesser [mm] | 12 |
| Hub [mm] | 5 |
| Ausführung | ohne Magnetkolben |
| C1 (Kolbenstangengewinde) | M 3 |
| P (Druckluftanschluss) | M 5 |
| Reparatursätze | ND 12 REP |
| A [mm] | 25,0 |
| B [mm] | 25 |
| D [mm] | 6 |
| F [mm] | 3,7 |
| G [mm] | 5,6 |
| J [mm] | 5,5 |
| K [mm] | 15,5 |
| L [mm] | 17,0 |
| Q [mm] | 3,5 |
| T [mm] | 6 |
| V [mm] | 5 |
| W [mm] | 3,5 |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 29 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571522827 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84799070 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
Zeichnung:
Zeichnung: Kurzhubzylinder
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer ND 12/5 .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
Stand: 08.12.2025
