Datenblatt
ISO 15552-Gabelschwenkbefestigung 100 mm, 1.4401
{{ $t('shop.all.artikelnummer') }}:
TQ 100 ES

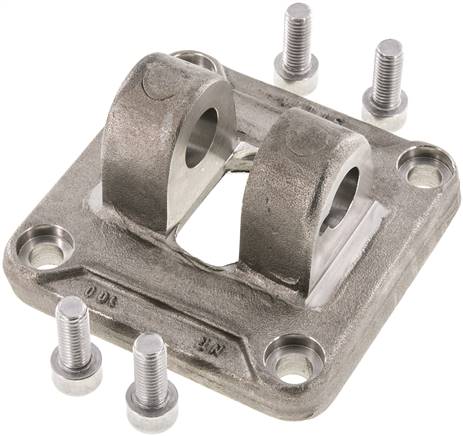

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Lieferumfang:
1 Stk. Schwenkbefestigung, inkl. 4 Befestigungsschrauben
Achtung:
Nur Bolzen Typ FFQ für die Verbindung zu Typ TE und TF verwenden!
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Werkstoff | 1.4401 |
| für Kolbendurchmesser [mm] | 100 |
| A [mm] | 75 |
| B [mm] | 25 |
| D [mm] | 20 |
| E [mm] | 11,0 |
| F [mm] | 41 |
| H [mm] | 14 |
| L [mm] | 230 |
| M [mm] | 115 |
| N [mm] | 89,0 |
| R [mm] | 32 |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 1,7 kg / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571701000 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 73269098 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
Zeichnung:
Zeichnung: Schwenkbefestigung Gabel für sphärische Lasche für Pneumatik-Zylinder
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer TQ 100 ES .
