Datenblatt
EGSC-BS-KF-60-75-12P (8048363) Mini-Schlitten
{{ $t('shop.all.artikelnummer') }}:
OT-FESTO072643

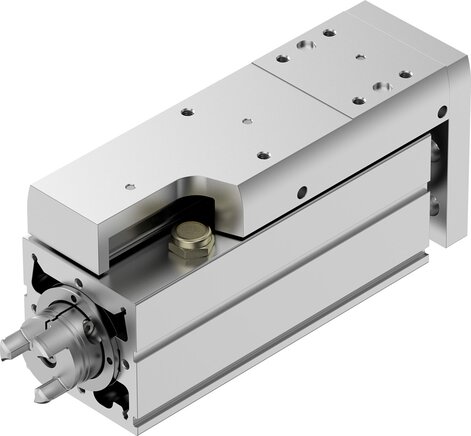

Exemplarische Darstellung
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Arbeitshub [mm] | 75 |
| Baugröße | 60 |
| Hubreserve [mm] | 0 |
| Reversierspiel [µm] | 150 |
| Spindeldurchmesser [mm] | 12 |
| Spindelsteigung [mm/U] | 12 |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau |
Elektrischer Mini-Schlitten, mit Kugelgewindetrieb |
| Motorart |
Schrittmotor, Servomotor |
| Referenzierung |
Festanschlag-Block negativ, Festanschlag-Block positiv, Referenzschalter |
| Spindel-Typ | Kugelgewindetrieb |
| Positionserkennung | für Näherungsschalter |
| Max. Beschleunigung [m/s²] | 15 |
| Max. Geschwindigkeit [m/s] | 0,6 |
| Wiederholgenauigkeit | ±0,015 mm |
| Einschaltdauer | 100 % |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Schalldruckpegel [dB(A)] | 55 |
| Schutzart | IP40 |
| LABS-Konformität [°C] | 0 bis 50 |
| Eignung zur Produktion von Li-Ionen Batterien [N] | 13.321 |
| Dynamische Tragzahl Linearführung [N] | 13.400 |
| Dynamische Tragzahl Kugelgewindetrieb [N] | 4.600 |
| Max. Kraft Fy [N] | 4.937 |
| Max. Kraft Fz [N] | 4.937 |
| Max. Moment Mx [Nm] | 20,00 |
| Hinweis zur Aufprallenergie in den Endlagen [Nm] | 30,00 |
| Max. Moment Mz [Nm] | 30,00 |
| Max. Radialkraft am Antriebsschaft [N] | 420 |
| Max. Vorschubkraft Fx [N] | 250 |
| Richtwert Nutzlast, horizontal [kg] | 10 |
| Richtwert Nutzlast, vertikal [kg] | 10 |
| Statische Tragzahl Kugelgewindetrieb [N] | 8.500 |
| Statische Tragzahl Linearführung [N] | 26.900 |
| Massenträgheitsmoment JH pro Meter Hub [kg/cm²] | 0,27076 |
| Massenträgheitsmoment JL pro kg Nutzlast [kg/cm²] | 0,03648 |
| Massenträgheitsmoment JO [kg/cm²] | 0,08386 |
| Vorschubkonstante [mm/U] | 12 |
| Statische Tragzahl Festlager [N] | 7.000 |
| Richtwert Laufleistung [km] | 5.000 |
| Wartungsintervall | Lebensdauerschmierung |
| Bewegte Masse bei 0 mm Hub [g] | 675 |
| Gewichtszuschlag pro 10 mm Hub [g] | 95 |
| Grundgewicht bei 0 mm Hub [g] | 1.555 |
| Richtwert Nutzlast, senkrecht [g] | 40 |
| Befestigungsart |
mit Innengewinde, mit Zentrierhülse, mit Zubehör, mit Zylinderstift |
| Schnittstellencode Aktuator | T42 |
| Werkstoffhinweis |
LABS-haltige Stoffe enthalten, RoHS konform |
| Werkstoff Führung Schlitten | Wälzlagerstahl |
| Werkstoff Führungsschiene | Wälzlagerstahl |
| Werkstoff Gehäuse | Alu-Knetlegierung, eloxiert |
| Werkstoff Jochplatte | Alu-Knetlegierung, eloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten | Alu-Knetlegierung, eloxiert |
| Werkstoff Spindelmutter | Wälzlagerstahl |
| Werkstoff Spindel | Wälzlagerstahl |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 2,3 kg / Stk. |
| {{ $t('shop.all.gtin') }} | 4052568295080 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84799070 |
| {{ $t('shop.all.hersteller') }} | Festo |
