Fiche technique
Bobine magnétique 24 V DC, modèle GH, taille de connecteur 3
{{ $t('shop.all.artikelnummer') }}:
MAG GH 24V=

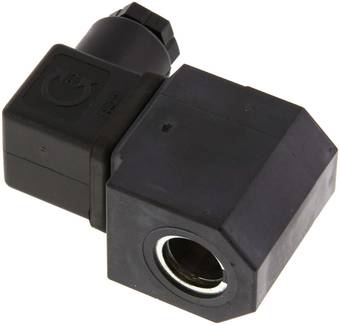

Représentation exemplaire
{{ $t('shop.display.artikel.beschreibung_headline') }}
Facteur de marche:
100% ED
Livraison:
Bobine magnétique y compris fiche ou câble
Remarque:
Ces bobines magnétiques sont prévues uniquement comme pièces détachées pour les électrovannes vendues par nos soins, en veillant à indiquer le modèle de l’aimant. Nous déclinons toute responsabilité pour l’utilisation sur d’autres vannes!
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Forme | GH |
| Tension de commande | 24 V DC |
| Puissance | 14 W |
| Taille du manchon | 3 |
| Dimensions extérieures [mm] | 32 x 41 x 41 |
| Écartement des perçages pour tirefonds L [mm] | 37 |
| Perçages pour tirefonds inférieurs D1 [mm] | 14,7 |
| Perçages pour tirefonds supérieurs D2 [mm] | 10,0 |
| Chanfreinage inférieur D3 [mm] | 18,3 |
| Chanfreinage supérieur D4 [mm] | 13,7 |
Informations supplémentaires:
| {{ $t('shop.all.gewicht') }} | 185 g / Pièce |
| {{ $t('shop.all.gtin') }} | 4050571885809 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 85059029 |
Dessin:
Dessin: Dimensions de connecteur 3 (DIN/EN-A)
Dessin
Vous trouverez de plus amples informations sur cet article ainsi que la possibilité de le commander dans notre boutique en ligne https://www.landefeld.de sous le numéro d’article MAG GH 24V= .
