Datenblatt
Rundzylinder, Kolben 32 mm, Hub 10 mm
{{ $t('shop.all.artikelnummer') }}:
DSWPM 32/10

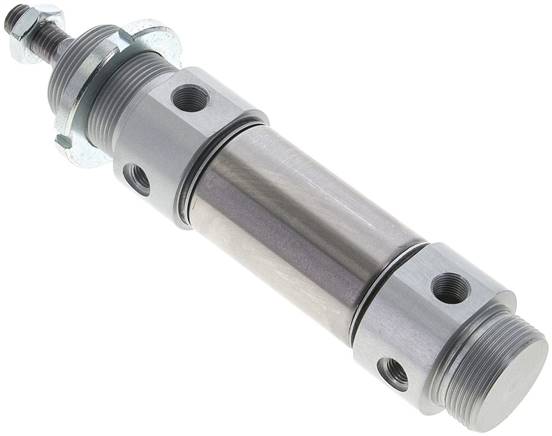

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: Stahl hartverchromt, Dichtung: NBR / PUR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Kolbendurchmesser [mm] | 32 |
| Hub [mm] | 10 |
| Ausführung | Standard |
| A (Kolbenstangengewinde) | M 10 |
| B (Befestigungsgewinde) | M 30x1,5 |
| R (Druckluftanschluss) | G 1/8" |
| B1 [mm] | 7 |
| B2 [mm] | 35 |
| D1 [mm] | 45 |
| D2 [mm] | 12 |
| D4 [mm] | 38 |
| D5 [mm] | 30 |
| D6 [mm] | 33,6 |
| D7 | M 8x1 |
| F [mm] | 20 |
| K [mm] | 38 |
| L1 [mm] | 148 |
| L2 [mm] | 47 |
| L3 [mm] | 78 |
| L4 [mm] | 30 |
| L5 [mm] | 14 |
| CH [mm] | 10 |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 460 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571275419 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123100 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
| {{ $t('shop.all.hersteller') }} | Airtec (WEEE DE94696834 ) |
Zeichnung:
Zeichnung: Rundzylinder
