Datový list

Kompaktní škrticí ventil G 1/8"-4mm,s regulací odpadního vzduchu (standard)
{{ $t('shop.all.artikelnummer') }}:
GRLAKIQS 184 G

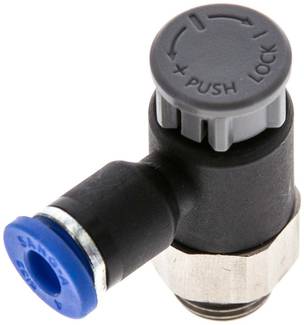

Exemplární zobrazení
{{ $t('shop.display.artikel.beschreibung_headline') }}
Princip funkce:
Škrticí zpetné ventily regulují prutok v jednom smeru, ve druhém smeru je prutok neomezený. Škrticí ventily naopak regulují prutok v obou smerech podle nastavení škrtícího šroubu. Zpetné škrticí ventily jsou ve standardním vyhotovení "regulující výstupní vzduch". Pokud jsou našroubovány napríklad do válce, umožnují hladký chod bez efektu slip-stick. U válcu s malým objemem (malý prumer/nízký zdvih) se používají zpetné škrticí ventily ve speciální forme ”regulace vstupního vzduchu“.
Média:
Stlacený vzduch, neutrální plyny
Materiály:
Teleso: poniklovaná mosaz / PA 66, uvolnovací kroužek: PA 66, tesnení: NBR, pridržovací kroužky: nerezová ocel, patrona: pozinkováno ZnDC (pri montáži se používají výhradne tesnení a maziva bez silikonu)
Teplotní rozsah:
-20 az +80 °C
Provozní tlak:
-0,95 az 20 bar
Výhody:
•mimorádne kompaktní konstrukce (cca 30% nižší konstrukcní výška v porovnání se standardními škrticími zpetnými ventily),
•možné snadné prestavení bez nástroje,
•po nastavení lze zablokovat jednoduše stisknutím krytu
{{ $t('shop.display.artikel.eigenschaften_headline') }}
provedení s regulací odpadního vzduchu (standard)
G G 1/8"
D 4
Další informace:
{{ $t('shop.all.gewicht') }} 15 g / ks
{{ $t('shop.all.gtin') }} 4050571917623
{{ $t('shop.display.artikel.zollwarennummer') }} 84812090
{{ $t('shop.display.artikel.rohskonform') }} {{ $t('shop.all.ja') }}
{{ $t('shop.all.hersteller') }} Sang-A
Obrázek
Kresba:
Kresba: Montáž škrticího zpetného ventilu
Další informace k tomuto produktu, k jeho objednávce, naleznete v našem online obchodě https://www.landefeld.de pod číslem produktu GRLAKIQS 184 G .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Německo
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
Naše produkty a zboží jsou určeny výhradně pro průmyslové a komerční použití.
Stav: 13.12.2025
