Datenblatt
Einschraub-Pneumatikzylinder Kolben 10mm, 15mm Hub
{{ $t('shop.all.artikelnummer') }}:
HA 10/15

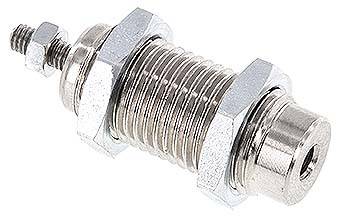

Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper: Messing vernickelt, Kolbenstange: Edelstahl, Dichtung: NBR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 7 bar
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Kolbendurchmesser [mm] | 10 |
| Hub [mm] | 15 |
| Ausführung Kolbenstange | mit Gewinde |
| D (Kolbenstangengewinde) | M 4 |
| A (Befestigungsgewinde) | M 15x1,5 |
| C (Durckluftanschluss) | M 5 |
| Federkraft eingefahren [N] | 4,5 |
| Federkraft ausgefahren [N] | 11 |
| B [mm] | 13,0 |
| E [mm] | 14 |
| F [mm] | 5 |
| G [mm] | 34,0 |
| H [mm] | 11,5 |
| M [mm] | 4 |
| CH [mm] | 19 |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 41 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571350345 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123100 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
Zeichnung:
Zeichnung: Einschraubzylinder
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer HA 10/15 .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
Stand: 13.12.2025
