Datenblatt

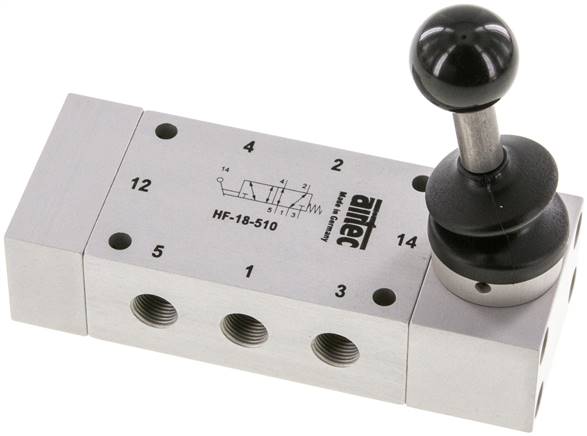

5/2-Wege Handhebelventil, Federrückstellung, G 1/8"
{{ $t('shop.all.artikelnummer') }}:
HF 18 510
Exemplarische Darstellung
{{ $t('shop.display.artikel.beschreibung_headline') }}
Werkstoffe:
Körper und Schieber: Aluminium, Innenteile: Aluminium, Edelstahl, Handhebel: Edelstahl, Dichtungen: POM / NBR
Temperaturbereich:
-10 bis +70 °C
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Funktion | Federrückstellung |
| Gewinde (3x) | G 1/8" |
| Gewinde Abluft (2x) | G 1/8" |
| Nennweite [mm] | 6 |
| Durchfluss [l/min] | 750 |
| Betriebsdruck [bar] | 0 - 12 |
| A [mm] | 40 |
| B [mm] | 25 |
| C [mm] | 52 |
| D [mm] | 30 |
| E [mm] | 4,5 |
| F [mm] | 25 |
| G [mm] | 36 |
| H [mm] | 88 |
| I [mm] | 31 |
| L [mm] | 105 |
| M [mm] | 18 |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 310 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4050571359225 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84812090 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
| {{ $t('shop.all.hersteller') }} | Airtec (WEEE DE94696834 ) |
Zeichnung:
Zeichnung: 5/2-Wege Handhebelventil
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer HF 18 510 .
