Datenblatt
DZF-25-80-A-P-A (161254) Flachzylinder
{{ $t('shop.all.artikelnummer') }}:
OT-FESTO006743

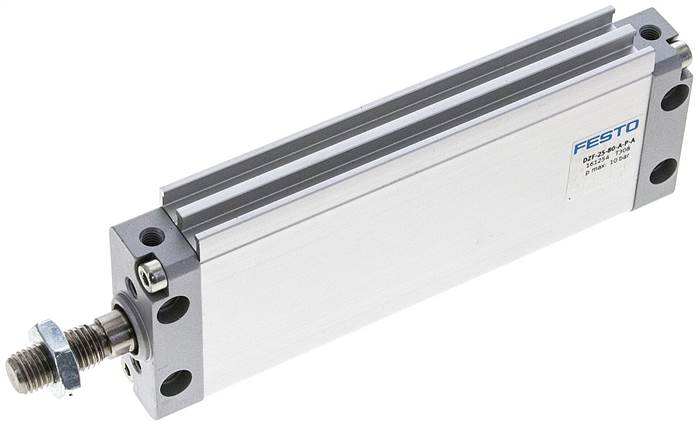

Exemplarische Darstellung
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Hub [mm] | 80 |
| Kolben- durchmesser |
25 mm, äquivalenter Durchmesser |
| Max. Verdrehwinkel der Kolbenstange ± [deg] | 1,0 |
| Dämpfung | P: elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Konstruktiver Aufbau |
Kolben, Kolbenstange |
| Positionserkennung | für Näherungsschalter |
| Verdrehsicherung/Führung | Ovalkolben |
| Betriebsdruck [bar] | 1 bis 10 |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Umgebungstemperatur [°C] | -20 bis 80 |
| Hinweis zum Betriebs- und Steuermedium [Nm] | 0,5 |
| Theoretische Kraft bei 6 bar, Rücklauf [N] | 247 |
| LABS-Konformität [N] | 295 |
| Bewegte Masse bei 0 mm Hub [g] | 40 |
| Gewichtszuschlag pro 10 mm Hub [g] | 18 |
| Grundgewicht bei 0 mm Hub [g] | 168 |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf [g] | 6 |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf |
mit Innengewinde, mit Zubehör, wahlweise: |
| Pneumatischer Anschluss | M5 |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen |
NBR, TPE-U(PU) |
| Werkstoff Gehäuse |
Aluminium, gleiteloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 320 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4052568128708 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123100 |
| {{ $t('shop.all.hersteller') }} | Festo |
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer OT-FESTO006743 .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
Unsere Produkte und Waren sind grundsätzlich nur für die industrielle und gewerbliche Verwendung bestimmt.
Stand: 08.12.2025
