Datenblatt
DZH-20-40-PPV-A (151135) Flachzylinder
{{ $t('shop.all.artikelnummer') }}:
OT-FESTO006884

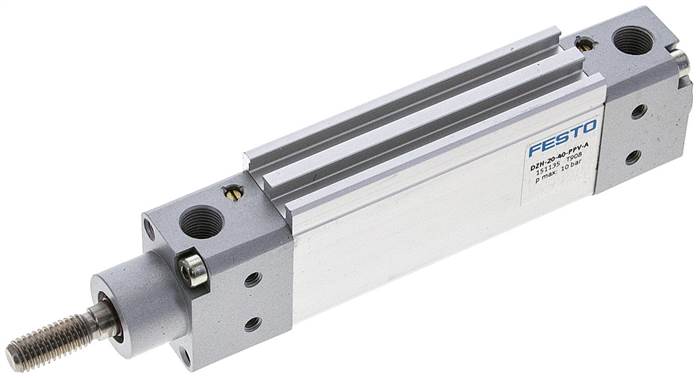

Exemplarische Darstellung
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Hub [mm] | 40 |
| Kolben- durchmesser |
äquivalenter Durchmesser, 20 mm |
| Max. Verdrehwinkel der Kolbenstange ± [deg] | 2,60 |
| Dämpfung | PPV: pneumatische Dämpfung beidseitig einstellbar |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Konstruktiver Aufbau |
Kolben, Kolbenstange |
| Positionserkennung | für Näherungsschalter |
| Verdrehsicherung/Führung | Ovalkolben |
| Betriebsdruck [bar] | 1 bis 10 |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Hinweis zum Betriebs- und Steuermedium [°C] | -20 bis 80 |
| Dämpfungslänge [mm] | 17 |
| LABS-Konformität [Nm] | 0,6 |
| Theoretische Kraft bei 6 bar, Rücklauf [N] | 158,0 |
| Theoretische Kraft bei 6 bar, Vorlauf [N] | 188 |
| Gewichtszuschlag pro 10 mm Hub [g] | 15 |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf [g] | 230 |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf |
mit Innengewinde, mit Zubehör, wahlweise: |
| Pneumatischer Anschluss | G1/8 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Deckel | Aluminium |
| Werkstoff Dichtungen | TPE-U(PU) |
| Werkstoffhinweis | Aluminium |
| Werkstoff Kolbenstange | hochlegierter Stahl |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 290 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4052568116811 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123100 |
| {{ $t('shop.all.hersteller') }} | Festo |
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer OT-FESTO006884 .
