Datenblatt

DZH-50-50-PPV-A (14065) Flachzylinder
Artikelnummer:
OT-FESTO006940

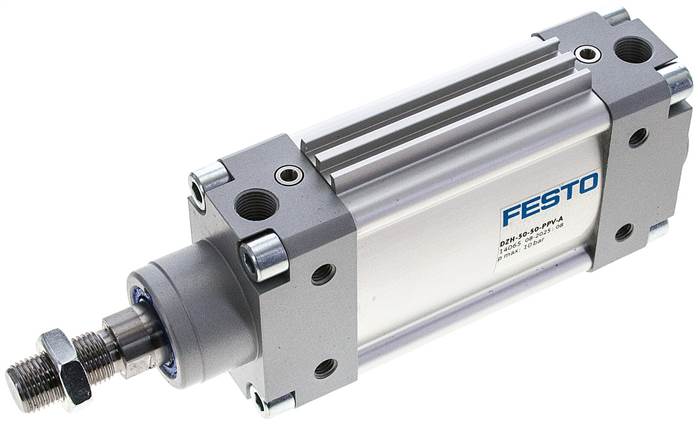

Exemplarische Darstellung
Eigenschaften
Hub [mm] 50
Kolben-​Durchmesser 50 mm,
äqui­va­len­ter Durch­mes­ser
Max. Ver­dreh­win­kel der Kol­ben­stan­ge ± [deg] 0,75
Dämp­fung PPV: pneu­ma­ti­sche Dämp­fung beid­sei­tig ein­stell­bar
Ein­bau­la­ge be­lie­big
Funk­ti­ons­wei­se dop­pelt­wir­kend
Kon­struk­ti­ver Auf­bau Kol­ben,
Kol­ben­stan­ge
Po­si­ti­ons­er­ken­nung für Nä­he­rungs­schal­ter
Ver­dreh­si­che­rung/Füh­rung Oval­kol­ben
Be­triebs­druck [bar] 0,6 bis 10
Be­triebs­me­di­um Druck­luft nach ISO 8573-​1:2010 [7:4:4]
Hin­weis zum Betriebs-​ und Steu­er­me­di­um Ge­öl­ter Be­trieb mög­lich (im wei­te­ren Be­trieb er­for­der­lich)
Kor­ro­si­ons­be­stän­dig­keits­klas­se KBK 2 - mä­ßi­ge Kor­ro­si­ons­be­an­spru­chung
Um­ge­bungs­tem­pe­ra­tur [°C] -20 bis 80
Dämp­fungs­län­ge [mm] 23
Max. Dreh­mo­ment der Ver­dreh­si­che­rung [Nm] 1,7
Theo­re­ti­sche Kraft bei 6 bar, Rück­lauf [N] 989,6
Theo­re­ti­sche Kraft bei 6 bar, Vor­lauf [N] 1.178
Ge­wichts­zu­schlag pro 10 mm Hub [g] 60
Grund­ge­wicht bei 0 mm Hub [g] 1.200
Be­fes­ti­gungs­art mit In­nen­ge­win­de,
mit Zu­be­hör,
wahl­wei­se:
Pneu­ma­ti­scher An­schluss G1/4
Werk­stoff­hin­weis RoHS kon­form
Werk­stoff De­ckel Alu­mi­ni­um
Werk­stoff Dich­tun­gen TPE-U(PU)
Werk­stoff Ge­häu­se Alu­mi­ni­um
Werk­stoff Kol­ben­stan­ge hoch­le­gier­ter Stahl
Weitere Informationen:
Gewicht 1,5 kg / Stk.
GTIN 4052568112332
Tariff No. 84123100
Hersteller Festo
