Datenblatt
HGWM-12-EZ-G7 (185703) Winkelgreifer
{{ $t('shop.all.artikelnummer') }}:
OT-FESTO008916

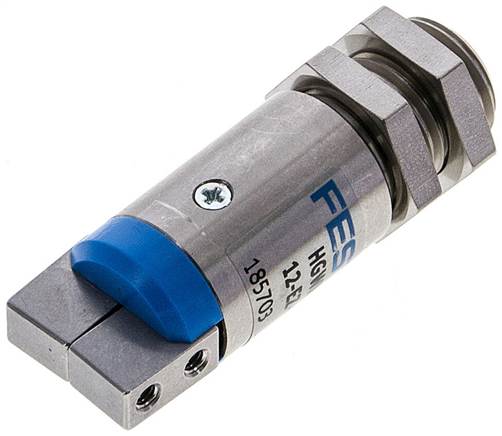

Exemplarische Darstellung
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Baugröße | 12 |
| Max. Greifbacken-Winkelspiel ax, ay [deg] | 0,5 |
| Max. Greifbackenspiel Sz [mm] | 0,03 |
| Max. Öffnungswinkel [deg] | 14,0 |
| Wiederholgenauigkeit Greifer [mm] | <= 0,02 mm |
| Anzahl Greifbacken | 2 |
| Funktionsweise |
einfachwirkend, geschlossen |
| Greiferfunktion | Winkel |
| Konstruktiver Aufbau | Schiefe Ebene |
| Positionserkennung | ohne |
| Betriebsdruck [bar] | 2 bis 8 |
| Max. Arbeitsfrequenz Greifer [Hz] | 4 |
| Min. Öffnungszeit bei 6 bar [ms] | 1,7 |
| Min. Schließzeit bei 6 bar [ms] | 2,8 |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:-:-] |
| Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi) | 2 - mäßige Korrosionsbeanspruchung |
| Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi) [°C] | 5 bis 60 |
| Federrückstellmoment [Nm] | 0,0150 |
| Max. Kraft am Greifbacken Fz statisch [N] | 20 |
| Federkraft Hubausgleich [Nm] | 0,4 |
| Max. Moment am Greifbacken My statisch [Nm] | 0,4 |
| Gesamtgreifmoment bei 0,6 MPa (6 bar, 87 psi) schließen [Nm] | 0,4 |
| Massenträgheitsmoment pro externem Greiffinger | mit Kontermutter |
| Pneumatischer Anschluss | M3 |
| Werkstoffhinweis | Kupfer- und PTFE-frei |
| Werkstoff Abdeckkappe | POM |
| Werkstoff Gehäuse | hochlegierter Stahl rostfrei |
| Werkstoff Greifbacken | hochlegierter Stahl |
| Gesamtgreifmoment bei 6 bar öffnen [Ncm] | 76 |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 85 g / Stk. |
| {{ $t('shop.all.gtin') }} | 4052568144678 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84798997 |
| {{ $t('shop.all.hersteller') }} | Festo |
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.de unter der Artikelnummer OT-FESTO008916 .
