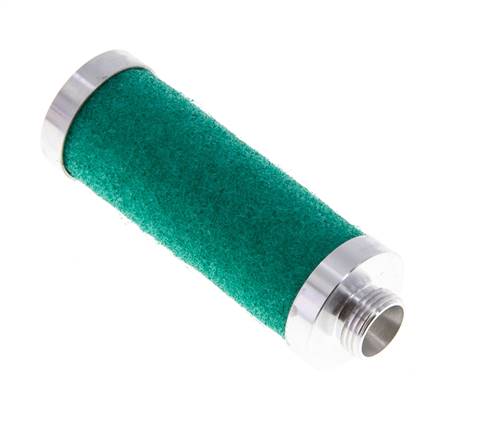

MULTIFIX Filtre de remplacement 0,01 µm , Multifix 0
Numéro de l'article:
X 23/60
Description d’article
Matériaux:
Corps: moulage sous pression en zinc Z410 (gamme 4 & 5: aluminium), joints: NBR, bac à condensat: moulage sous pression en zinc (gamme 5: aluminium) ou polycarbonate
Plage de température:
-10 à +60 °C
Fluides:
air comprimé, gaz neutres
ATEX:
Consommables sans propre source d'allumage potentielle conformément à la directive 2014/34/EU (pas la gamme 4)
Avantages:
•Assemblage aisé de composants individuels à l'aide de kits d'accouplement au sein d'une même gamme ou dimension de filetage.
Informations relatives à l’évacuation semi-automatique de l’eau de condensation :
Dès que la pression d’arrivée tombe au-dessous de la pression min. d’arrivée, la soupape de décharge s’ouvre automatiquement. L’ouverture semi-automatique de la soupape de décharge peut être empêchée en serrant fermement la vis de décharge.
Application :
les filtres fins sont utilisés dans les situations qui exigent une extrême pureté de l'air comprimé. Ils permettent la séparation des particules les plus fines (> 0,01 µm) et des brouillards d'huile. Nous recommandons l'utilisation d'un pré-filtre en amont pour prolonger la durée de vie.
Dépoussiérage:
> 0,01 µm (99,999 %)
Teneur en huile résiduelle:
0,01 mg/m³ (classe 1 selon DIN ISO 8573-1)
Pression d'entrée:
1,5 - 16 bar, avec récipient métallique max. 20 bar** (gamme 0: en cas d’utilisation d’un kit d’accouplements max. 12 bar)
En option:
Gamme 0 (type FX 018 uniquement), 1 & 2 : panier de protection -S, gamme 2 & 4 : bac métallique avec tube de visualisation -M, gamme 1, 2 & 4: vidange automatique -AM, vidangeur automatique fermé sans pression (0 - 16 bars) -AMNC
Corps: moulage sous pression en zinc Z410 (gamme 4 & 5: aluminium), joints: NBR, bac à condensat: moulage sous pression en zinc (gamme 5: aluminium) ou polycarbonate
Plage de température:
-10 à +60 °C
Fluides:
air comprimé, gaz neutres
ATEX:
Consommables sans propre source d'allumage potentielle conformément à la directive 2014/34/EU (pas la gamme 4)
Avantages:
•Assemblage aisé de composants individuels à l'aide de kits d'accouplement au sein d'une même gamme ou dimension de filetage.
Informations relatives à l’évacuation semi-automatique de l’eau de condensation :
Dès que la pression d’arrivée tombe au-dessous de la pression min. d’arrivée, la soupape de décharge s’ouvre automatiquement. L’ouverture semi-automatique de la soupape de décharge peut être empêchée en serrant fermement la vis de décharge.
Application :
les filtres fins sont utilisés dans les situations qui exigent une extrême pureté de l'air comprimé. Ils permettent la séparation des particules les plus fines (> 0,01 µm) et des brouillards d'huile. Nous recommandons l'utilisation d'un pré-filtre en amont pour prolonger la durée de vie.
Dépoussiérage:
> 0,01 µm (99,999 %)
Teneur en huile résiduelle:
0,01 mg/m³ (classe 1 selon DIN ISO 8573-1)
Pression d'entrée:
1,5 - 16 bar, avec récipient métallique max. 20 bar** (gamme 0: en cas d’utilisation d’un kit d’accouplements max. 12 bar)
En option:
Gamme 0 (type FX 018 uniquement), 1 & 2 : panier de protection -S, gamme 2 & 4 : bac métallique avec tube de visualisation -M, gamme 1, 2 & 4: vidange automatique -AM, vidangeur automatique fermé sans pression (0 - 16 bars) -AMNC
propriétés
| exécution | Filtre de remplacement 0,01 µm |
| Série | Multifix 0 |
Informations sur X23/60
| Poids | 26 g / Pièce |
| GTIN | 4050571787752 |
| Numéro des marchandises en douane | 84213925 |
| Conforme RoHS | Oui |
Vidéos YouTube:
Documents
- Page de catalogue Atlas 9 (page 586) (PDF)
- Documentation (PDF)
- Documentation: Aide à la décision pour la sélection d’appareils de maintenance (PDF)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
*pour une pression d’entrée de 6 bar et 0,1 bar de perte de pression, **récipient métallique avec système automatique de purge AM/AMNC : max. 16 bar
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
